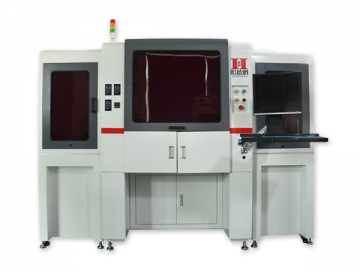

자동 다이 커팅 및 라미네이팅 머신

문의 양식

회사정보: http://lasercut-group.kr/3-4-fc300-b-a-laser-die-cut-for-label-roll.html

차세대 자동 라미네이팅 및 다이 커팅 머신은 두 가지 주요 기능을 제공하며 FPC (Flexible Printed Circuit) 산업의 거대한 요구에 맞게 특별히 개발되었습니다. 일반적으로 사용되는 라미네이팅 장비와 비교할 때, 자동 라미네이터는 전통적인 수동 제조를 대체하고 생산 효율을 향상 시키며 인건비를 줄이고 제품 품질을 보증하며 기업에 큰 경제적 이점을 제공합니다.

라미네이팅 장비는 접착제 테이프, 스탬프 껌, 보강재, 필름막, 가스켓, 전자기 필름, PI 접착제, 냉각 라이트 패널과 같은 FPC 보드에 다양한 종류의 재료를 붙여 넣기 위해 가장 많이 사용됩니다.

자동 라미네이팅 및 다이 커팅 기계의 명세서

시스템	항목	Parameters	Notes

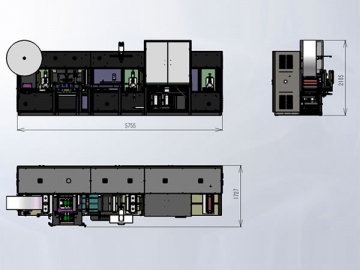

기계 시스템	치수	L 2560mm× W 1360mm × H 2190mm
	워크 벤치 크기	500mm × 500mm
	무게	1200 kg
	전원 공급 장치	220V 50HZ
	공율	3KW
	에어 공급원	0.5-0.8MPa
	구동 장치 : X 축, Y 축, Z 축용 HIWIN 볼 스크류, 직접 구동 회전 모터, 리와인딩 모터, 재료 공급 용 스테핑 모터
	진공 흡입 플랫폼	플랫폼 표면은 재질에 따라 변경 될 수 있음
	재료 공급 및 배출	기계 암
	플랫폼의 회전 각도	360°
	라미네이팅 정밀도	±0.1
	반복 정확도	±0.1
	남은 와인딩	수입 모터 스테핑 모터
	위치 결정 방법	위치판 진공 장치
	라미네이팅 방법	모드 프레싱	One-time forming
	라미네이팅 속도	0.3-08s/pcs
	Z 축과 플랫폼 사이의 거리	요구에 따라 자동 조정 가능
소프트웨어 시스템	운영 시스템	Microsoft Windows XP Professional
	프로그래밍 방법	3 포인트 위치 지정, MARK 위치 지정, 스캔 위치 지정	쉽고 편리한 작동, 빠른 응답
	작업 인터페이스	쉬운 조작
메인 제어 시스템	컴퓨터	인텔 듀얼 코어 CPU, 2GDDR 메모리, 500G 하드 디스크	신뢰할 수있는 데이터 프로세스
	디스플레이	19 인치 컬러 액정 디스플레이	디스플레이 지우기
	제어 시스템	컴퓨터 제어판	컴퓨터 제어 작동
비주얼 위치 추적 시스템	카메라	CCD 픽셀 : 200 만
	등록	CCD 등록, 쉽고 편리	≤15 분
	광원	방사형 패턴 조명, 조정 가능한 휘도	조정 가능한 이중 광원, 레드 및 블루

자동 라미네이팅 및 다이 커팅 머신의 주요 특징
1.이 라미네이팅 시스템은 자동 FPC 공급 및 배출을 제공합니다.
2. 서보 모터 시스템과 이송 재료를 위한 고정밀 리드 스크류의 조합으로, 라미네이터는 고정밀도 및 빠른 속도를 실현합니다.
3. 전하 결합 소자를 사용하여 라미네이팅 기계는 FPC 보드를 정확하게 위치시키고 위치를 조정합니다.
4. 다이 커팅 과정에서 자동 라미네이팅 기계는 빠른 응답 속도와 커다란 다이 커팅력으로 전자 소자를 FPC 보드에 쉽게 고정시킵니다.
5. 다이 커팅 모드는 변경하기 쉽고 많은 종류의 모드가 호환됩니다.
6. 다이 커팅 워크 스테이션과 라미네이팅 워크 스테이션은 모두 고성능 안전 라이트 커튼과 함께 설치되어 운영자를 보호합니다.

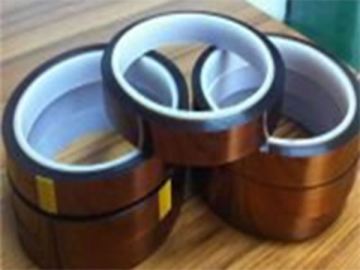

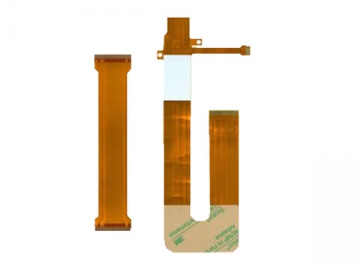

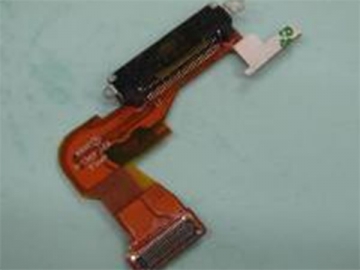

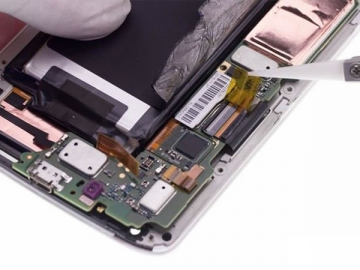

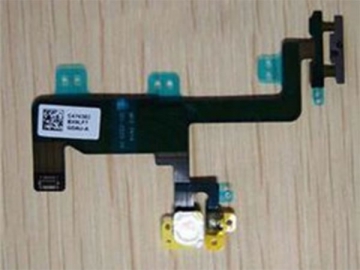

샘플
