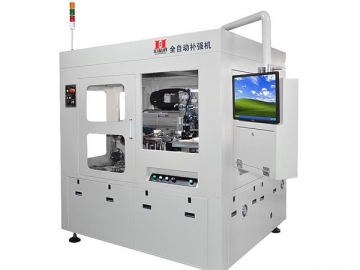

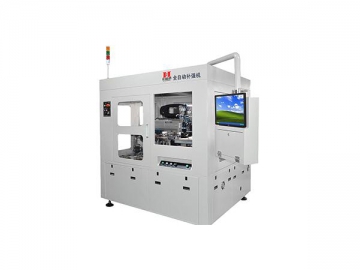

FPC 라미네이팅 기계

문의 양식

회사정보: http://factorymaskmachine.kr/2-12-surgical-cap-making-machine.html

스프팅 인쇄 회로의 휨 보강재는 회로 보드의 유연성과 밀봉 부의 강도를 향상시키기 위해 스탬프 껌, 전도성 접착제, 전도성 필름 및 강판을 포함합니다. 이 FPC 라미네이팅 장비로 보강재를 회로에 보다 정확하고 신속하게 붙여 넣을 수 있습니다. 다른 라미네이팅 머신과 비교할 때, 플렉시블 인쇄 회로식 라미네이팅 머신은 속도, 정밀도, 안정성, 비용 효율성 및 적응성에서 큰 이점을 보여줍니다.

스프링 인쇄 회로식 라미네이팅 기계의 명세서

시스템	항목		피라미터	노트
기계시스템	치수		L2100 mm×W1600 mm×H1950 mm
	워크 벤치 크기		420mm×450 mm	라미네이팅 영역: 500×500 mm
	흡착된 가공물의 크기		최대: 35×35 mm 최소: 3×3 mm
	무게		1700 kg
	전원 공급 장치		AC 220V 50HZ
	공기 공급원		0.5-0.8MPa
	FPC 급지 및 배출		전자동	지원 용지 적재
	힘		6.5KW
	워크 스테이션		4	왼쪽 2개, 오른쪽 2개
	축 수		12-17
	적합한 재료		접착 테이프, 스틸 시트, 카메라 렌즈 접착제, 폴리이 미드 접착 테이프
	진공 흡입 플랫폼		플랫폼은 FPC, 카메라 렌즈 접착제 등과 같은 다른 재료에 따라 변경 될 수 있습니다.
	X 축 이동		Mitsubishi AC 서보 모터
	Y 축 이동		Mitsubishi AC 서보 모터
	플랫폼 회전		DDR 서보 모터
	R 라미네이팅 헤드 회전		Mitsubishi AC 서보 모터
	맥스. X 축의 이동 속도		730 mm/s
	맥스. Y 축 이동 속도		730 mm/s
	라미네이팅 헤드 회전		360 도	난방 기능 (70-150 도)
	플랫폼의 회전 각도		360 도	난방 기능 (70-150 도)
	남은 와인딩		스테핑 모터
	위치 정밀도		±0.1
	반복 정확도		±0.01
	위치 결정 방법		시각적 위치
	라미네이팅 방법		흡입 라미네이팅
소프트웨어 시스템	프로그래밍 방법		3 포인트 위치 확인, MARK 위치 지정, 스캔 위치 지정, CAD 입력	쉽고 편리한 작동
	작업 인터페이스		쉽게 작동
메인 제어 시스템	컴퓨터		인텔 듀얼 코어 CPU, 2GDDR 메모리, 500G 하드 디스크	신뢰할 수있는 데이터 프로세스
	디스플레이		19 인치 컬러 액정 디스플레이	디스플레이 지우기
	전원 공급 장치		AC 220V 50HZ 공율: 7KW
	제어 시스템		컴퓨터 제어판	컴퓨터 제어 작동
비주얼 위치 추적 시스템	카메라	CCD 픽셀: 500만
	등록		CCD 등록, 쉽고 편리	≤15min
	상부 카메라 용 광원		방사형 패턴 조명, 조정 가능한 휘도	레드 빛 조절 가능
	하부 카메라 용 광원		스트립 패턴, 조정 가능한 휘도	레드 빛 조절 가능

스프링 인쇄 회로식 적층 기계의 기술적 특성
1. 온라인 프로그래밍이 쉽고 편리합니다.
2. 외관 디자인은 독창적이며 조작 디자인은 사용하기 쉽습니다.
3. 정밀하고 진보 된 기계 부품에는 볼 스크류, 서보 모터, 광전 소자, 가이드 레일, 광학 스케일 및 보상 장치가 포함됩니다.
4. 이미징 사전 검출 기술을 채택한 라미네이팅 솔루션은 우수한 라미네이션 품질을 보장합니다.
5. 스프링 인쇄 회로식 라미네이팅 기계는 매우 균일하고 다른 재료에 적합합니다.
6. CCD 등록 기능이 제공됩니다.
7. 진공 흡착 기술은 전체 프로세스에 적용됩니다.

스프링 인쇄 회로식 라미네이팅 기계의 장점
1. 모션 제어 시스템과 비주얼 아이텐티티 시스템은 독립적 인 지적 재산권을 얻었다.
2. 재료를 공급하기 위해 약간 점착성이있는 테이프가 사용되며, 쉽고 신뢰할 수 있습니다.
3. FPC 라미네이터 세트가 8-10 명의 작업자를 대신하여 고정밀 생산이 가능합니다.
4. FPC 보드는 자동으로 상부와 하부로 이송됩니다.
5. 라미네이팅 플랫폼은 4 개의 스테이션으로 설치되며 360도 회전 할 수있어 프로세스 작업이 간소화됩니다.
6. 자동 파라미터 메모리 기능이 설계되었습니다

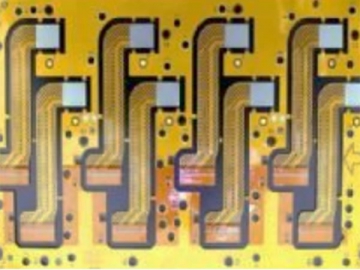

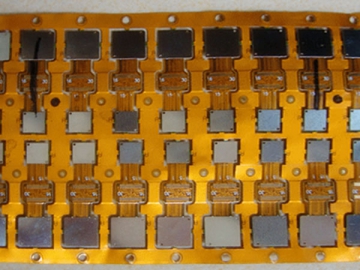

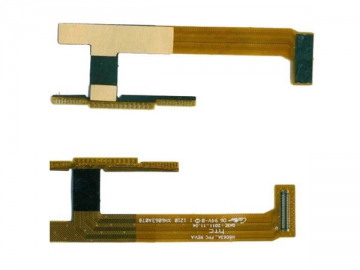

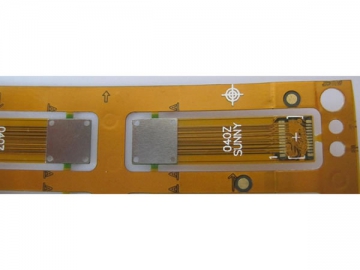

샘플
