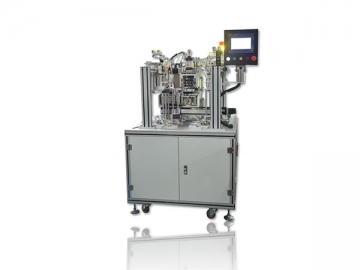

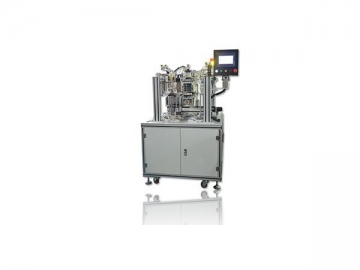

메시 라미네이팅 기계(왕복운동)
이전 유형의 라미네이팅 장비와 달리 이 라미네이팅 장비는 보호 필름 라미네이팅 기능이 없습니다. 동시에, 메시 라미네이터는 10 명의 작업자를 필요로하는 작업을 완료 할 수 있습니다. 게다가, 메시 라미네이팅 기계는 오직 한 명의 작업자만 필요로하고 2400 pcs / hr의 공정 속도를 달성합니다. 소규모 점령면적, 간단한 구조, 저렴한 비용, 인력 절감 및 높은 생산으로 대규모 라미네이팅 프로젝트에 이상적인 선택입니다.
프로세스 중 에베이스 플레이트는 함께 적층되어 내부 구멍, 내부 홈 또는 모양으로 고정 될 수 있습니다. 라미네이팅 재료는 롤 또는 시트 형태로 제공됩니다. 라미네이팅 프로세스는 압착 헤드 또는 흡착 헤드에 의해 두 가지 방식으로 수행 될 수있다.
메시 라미네이팅 기계의 명세서| 항목 | 피라미터 | 노트 |
| 기계 치수 | L950mm×W900mm×H1600mm | |
| 워크 스테이션 | 5 | |
| 받침판의 크기 | Max: L150mm×W150mm | 요청에 따라 설계 가능 |
| 프로세스 영역 | 2 개의 급지 구역, 1 개의 라미네이팅 구역, 2 개의 배출 구역 | |
| 급지 및 배출 | 전자동 | |
| 안티 스킵 | 모든 흡착 헤드에는 가공물을 스킵동안 알람을 발생시키는 진공 검출기가 설치됩니다. | |
| 위치 결정 방법 | 지점 핀 | |
| 흡입 헤드 | 1 | |
| 라미네이팅 용량 | 1 pcs/time | |
| 라미네이팅 재료 | 메시 | |
| 라미네이팅 정밀도 보장 | 서보 모터, 리드 스크류 | |
| 공압 부품 | AirTAC | |
| 센서 | 오므론, RIKO | |
| 위치 정밀도 | ±0.01 mm | |
| 남은 와인딩 | 스테핑 모니터 | |
| 라미네이팅 정밀도 | ±0.1 mm | |
| 반복 정밀도 | ±0.05 mm | |
| 라미네이팅 방법 | 라미네이팅 프레스, 흡입 라미네이팅 | |
| 라미네이팅 속도 | 2400 pcs/hr | |
| 공율 | 2KW | |
| 워크 스테이션 무게 | 500 kg | |
| 전원 공급 장치 | AC 220V 50HZ |
왕복 운동이 가능한 메시 라미네이팅 기계의 특징 및 이점
1. 메시 라미네이팅 기계는 매우 유연하며 워크 스테이션을 교환, 추가 및 축소할 수 있습니다.
2. Mitsubishi 제어 시스템을 사용하여 메시 라미네이팅 장비가안정적으로 작동합니다.
3. 모든 공압 부품은 AirTAC의 장비로 장기간의 성능을 보장합니다.
4. 서보 모터 시스템과 이송 재료를 위한 고정밀 리드 스크류의 조합으로 라미네이터는 고정밀도 및 빠른 속도를 실현합니다.
5. 고효율, 고정밀 및 재료 절약
6. 다른 재료를 라미네이팅 할 때 사용자는 고정구를 바꿔 헤드와 압착 헤드를 교체하면 됩니다. 이 기계는 높은 적응력과 쉬운 조작성을 가지고 있습니다.
7. 라미네이팅 속도 : 2400 PC / hr.
8. 높은 수준의 자동화로 인해 인건비와 제품 비용이 절감됩니다.

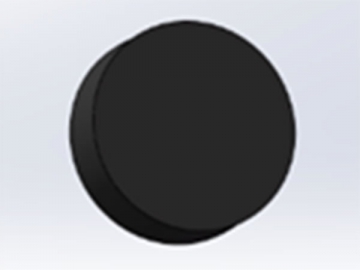

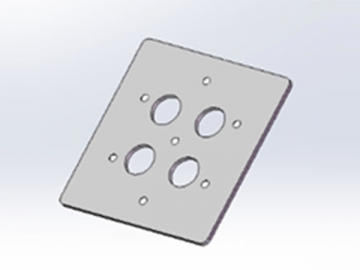

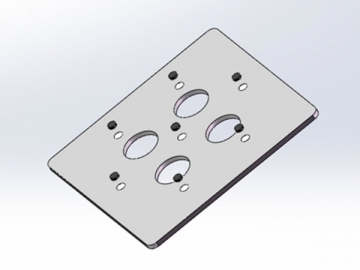

샘플
