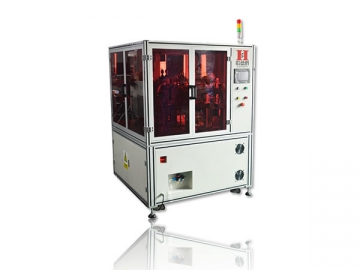

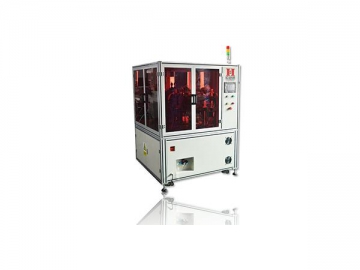

전자동 메시 라미네이팅 기계
전자동 메시 라미네이팅 장비는 메시 라미네이팅과 보호 필름 라미네이팅의 두 가지 프로세스를 통합합니다. 일반적으로 사용되는 라미네이팅 장비와 비교하여 전자동 메시 라미네이팅 시스템은 한 명의 작업자가 필요하며 2400 pcs / hr의 생산량으로 15 명의 작업자를 요구하는 작업을 완료 할 수 있습니다. 또한 라미네이터는 안정적인 특성과 작은 점령 면적 영역을 제공하며 고객의 요청에 따라 워크 스테이션을 추가하거나 절단 할 수 있습니다. 저렴하고 쉬운 라미네이팅 프로세스를 위한 완벽한 선택입니다.
프로세스중 베이스 플레이트는 함께 적층되어 내부 구멍, 내부 홈 또는 모양으로 고정 될 수 있습니다. 라미네이팅 재료는 롤 또는 시트 형태로 제공됩니다. 라미네이팅 프로세스는 압착 헤드 또는 흡착 헤드에 의해 두 가지 방식으로 수행 될 수있다.
전자동 메시 라미네이팅 기계의 명세서| 항목 | 피라미터 | 노트 |

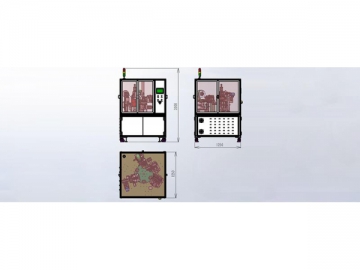

| 기계 치수 | L1250mm×W1250mm×H2000mm | |
| 워크 스테이션 | 4 | 요청에 따라 설계 가능 |
| 받침판 크기 | Max: L150mm×W150mm | 요청에 따라 설계 가능 |
| 흡착된 가공물 크기 | Max: 100×100 mm Min: 3×3 mm | 요청에 따라 설계 가능 |
| 프로세스 영역 | 급송 조작기, 압착 라미네이팅, 흡착 라미네이팅, 토출 조작기 | |
| 급지 및 배출 | 전자동 | |
| 안티 스킵 | 모든 흡착 헤드에는 가공물을 스킵 동안 알람을 발생시키는 진공 검출기가 설치됩니다. | |
| 위치 결정 | Locating pin | |
| 흡입헤드 | 1 | |
| 라미네이팅 용량 | 1 pcs/time | |
| 라미네이팅 재료 | 메시, 보호 필름 | |
| 라미네이팅 정밀도 보장 | DDR 모터,고정 프레스 라미네이팅 위치, 서보 모터 구동 식 흡입 헤드 | |
| 공압 부품 | AirTAC | |
| 센서 | 오므론, RIKO | |
| DDR 모터 | Inovance | |
| 위치 정밀도 | ±15", 1 " =1°/3600 | |
| 남은 와인딩 | 스테핑 모터 | |
| 라미네이팅 정밀도 | ±0.1 mm | |
| 반복 정밀도 | ±0.05 mm | |
| 라미네이팅 방법 | 라미네이팅 프레스, 흡입 라미네이팅 | |
| 라미네이팅 속도 | 2400pcs/h | |
| 공율 | 2KW | |
| 워크 스테이션 무게 | 500 kg | |
| 전원 공급 장치 | AC 220V 50HZ | |
| 에어소스 | 0.5-0.8MPa |
전자동 메시 라미네이팅 기계의 특징 및 이점
1. 메시 라미네이팅 기계는 매우 스프링하며 워크 스테이션을 교환, 추가 및 축소 할 수 있습니다.
2. Mitsubishi 제어 시스템을 사용하여 원사 라미네이팅 장비가 안정적으로 안정적으로 작동합니다.
3. 모든 공압 부품은 AirTAC의 장비로 장기간의 성능을 보장합니다.
4. 직접 구동 모터는 공작물의 정확한 위치를 보장합니다.
5. 고효율, 높은 정밀도 및 물자 절약.
6. 다른 재료를 라미네이팅 할 때 사용자는 고정구를 바꿔 헤드와 압착 헤드를 교체하면 됩니다. 이 기계는 높은 적응력과 쉬운 조작성을 가지고 있습니다.
7. 라미네이팅 속도 : 2400 PC / hr.
8. 높은 수준의 자동화로 인해 인건비와 제품 비용이 절감됩니다.

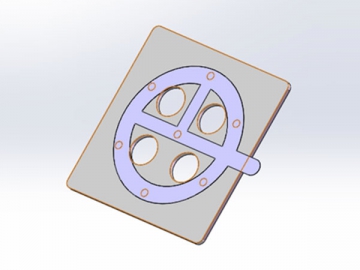

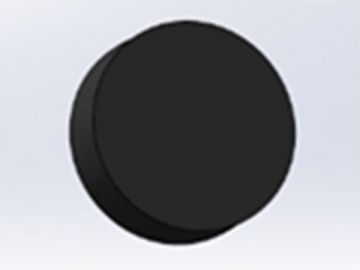

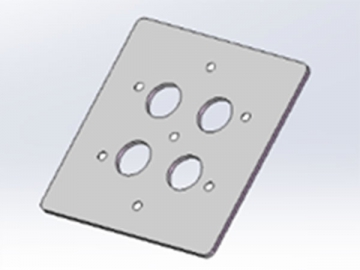

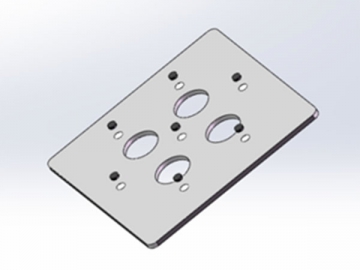

샘플
