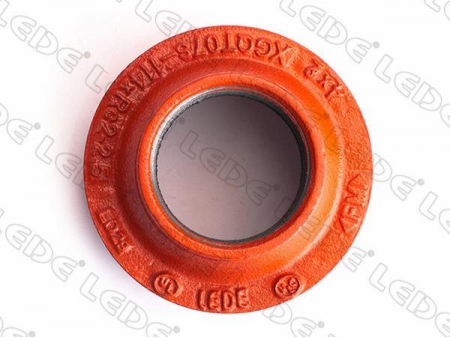

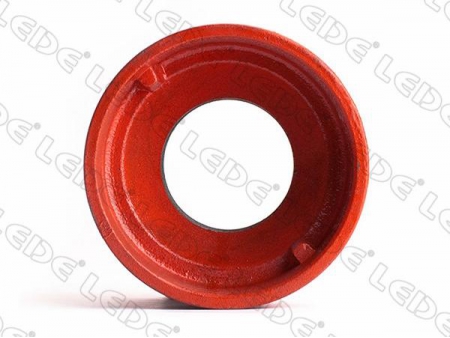

나사산 파이프 환원기

문의 양식

회사정보: http://lede-fittings.kr/1-6-2-threaded-reducer/index.html

제품 소개
연성철(ASTM A536)
압력: 230 PSI 물 작동 압력
표준: ANSI / AWWA C110 / A21.10 해당되는 경우.
코팅: 내부 및 외부 씰 코팅(아스팔트 재질), NSF61 승인
코팅 옵션: 에폭시, 페인트, dacromet, 용융 아연 도금.
UL 등록, FM 승인.

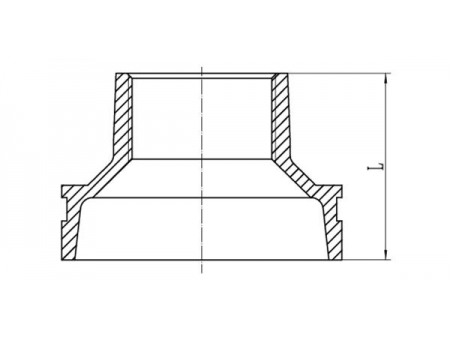

치수 도면

기술 데이터

스레드 감속기 XGQT07
공칭 크기mm/in	파이프 외경mm/in	치수L (mm)	압력(psi)
50×25	60.3×33.7	64	230
2×1	2.375×1.327	64
50×32	60.3x42.4	64
2x11/4	2.375×1.669	64
50×40	60.3x48.3	64
2x11/2	2.375×1.9	64
65×25	73x33.7	64
21/2x1	2.875×1.327	64
65×32	73x42.4	64
21/2x11/4	2.875×1.669	64
65×40	73x48.3	64
21/2x11/2	2.875×1.9	64
65×50	73x60.3	64
21/2x2	2.875×2.375	64
65×25	76.1x33.7	64
21/2x1	3×1.327	64
65×32	76.1x42.4	64
21/2x11/4	3×1.669	64
65×40	76.1x48.3	64
21/2x11/2	3×1.9	64
65×50	76.1x60.3	64
21/2x2	3×2.375	64
80×25	88.9x33.7	64
3×1	3.5×1.327	64
80×32	88.9x42.4	64
3x11/4	3.5×1.669	64
80×40	88.9x48.3	64
3x11/2	3.5×1.9	64
80×50	88.9x60.3	64
3×2	3.5×2.375	64
80×65	88.9x76.1	64
3x21/2	3.5×3	64
100×25	108.0×33.7	76
4×1	4.25×1.327	76
100×32	108.0×42.4	76
4x11/4	4.25×1.669	76
100×40	108.0×48.3	76
4x11/2	4.25×1.9	76
100×50	108.0×60.3	76
4×2	4.25×2.375	76
100×65	108.0×76.1	76
4x21/2	4.25×3	76
100×80	108×88.9	76
4×3	4.25×3.5	76
100×25	114.3×33.7	76
4×1	4.5×1.327	76
100×32	114.3×42.4	76
4x11/4	4.5×1.669	76
100×40	114.3×48.3	76
4x11/2	4.5×1.9	76
100×50	114.3×60.3	76
4×2	4.5×2.375	76
100×65	114.3×76.1	76
4x21/2	4.5×3	76
100×80	114.3×88.9	76
4×3	4.5×3.5	76
125×25	133.0×Rc1	85
5×1	5.25×1.327	85
125×32	133.0×42.4	85
5x11/4	5.25×1.669	85
125×40	133.0×48.3	85
5x11/2	5.25×1.9	85
125×50	133.0×60.3	85
5×2	5.25×2.375	85
125×65	133.0×76.1	85
5x21/2	5.25×3	85
125×80	133.0×88.9	85
5×3	5.25×3.5	85
125×25	139.7×33.7	85
5×1	5.5×1.327	85
125×32	139.7×42.4	85
5x11/4	5.5×1.669	85
125×40	139.7×48.3	85
5x11/2	5.5×1.9	85
125×50	139.7×60.3	85
5×2	5.5×2.375	85
125×65	139.7×76.1	85
5x21/2	5.5×3	85
125×80	139.7×88.9	85
5×3	5.5×3.5	85
125×100	139.7×114.3	85
5×4	5.5×4.5	85
125×25	141.3×33.7	85
5×1	5.563×1.327	85
125×32	141.3×42.4	85
5x11/4	5.563×1.669	85
125×40	141.3×48.3	85
5x11/2	5.563×1.9	85
125×50	141.3×60.3	85
5×2	5.563×2.375	85
125×65	141.3×76.1	85
5x21/2	5.563×3	85
125×80	141.3×88.9	85
5×3	5.563×3.5	85
125×80	141.3×Rc	85
5×3	5.563×4.5	85
150×25	159×33.7	85
6×1	6.25×1.327	85
150×32	159.0×42.4	85
6x11/4	6.25×1.669	85
150×40	159.0×48.3	85
6x11/2	6.25×1.9	85
150×50	159.0×60.3	85
6×2	6.25×2.375	85
150×65	159.0×76.1	85
6x21/2	6.250×3	85
150×80	159.0×88.9	85
6×3	6.25×3.5	85
150×100	159.0×114.3	85
6×4	6.25×4.5	85
150×25	165.1×33.7	85
6×1	6.5×1.327	85
150×32	165.1×42.4	85
6x11/4	6.5×1.669	85
150×40	165.1×48.3	85
6x11/2	6.5×1.9	85
150×50	165.1×60.3	85
6×2	6.5×2.375	85
150×65	165.1×76.1	85
6x21/2	6.5×3	85
150×80	165.1×88.9	85
6×3	6.5×3.5	85
150×100	165.1×114.3	85
6×4	6.5×4.5	85
150×25	168.3×33.7	85
6×1	6.625×1.327	85
150×32	168.3×42.4	85
6x11/4	6.625×1.669	85
150×40	168.3×48.3	85
6x11/2	6.625×1.9	85
150×50	168.3×60.3	85
6×2	6.625×2.375	85
150×65	168.3×76.1	85
6x21/2	6.625×3	85
150×80	168.3×88.9	85
6×3	6.625×3.5	85
150×100	168.3×114.3	85
6×4	6.625×4.5	85
200×25	219.1×33.7	85
8×1	8.625×1.327	85
200×32	219.1×42.4	85
8x11/4	8.625×1.669	85
200×40	219.1×48.3	85
8x11/2	8.625×1.9	85
200×50	219.1×60.3	85
8×2	8.625×2.375	85
200×65	219.1×76.1	85
8x21/2	8.625×3	85
200×80	219.1×88.9	85
8×3	8.625×3.5	85
200×100	219.1×114.3	85
8×4	8.625×4.5	85

LEDE 회사는 그루브 배관 시스템 접합 피팅을 설계 및 제조하며, 선도적인 중국 나사산 파이프 감속기 제조업체 및 공급업체로서 소방 시스템 및 수도 시스템의 파이프 접합 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 그루브 배관 시스템용 나사식 파이프 감속기 피팅의 다양한 크기가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 나사산 감속기 및 맞춤형 소방 및 고객의 요구에 기반한 물 공급 솔루션을 제공합니다.
