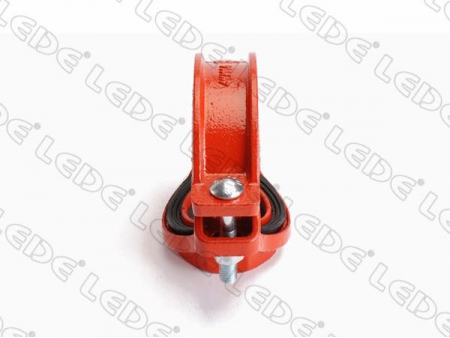

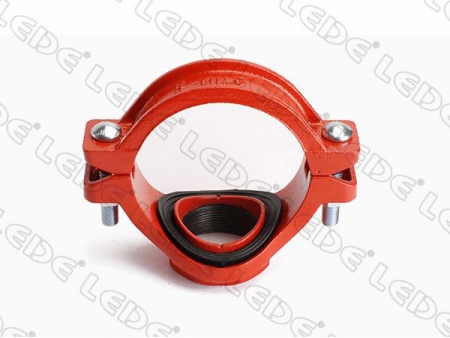

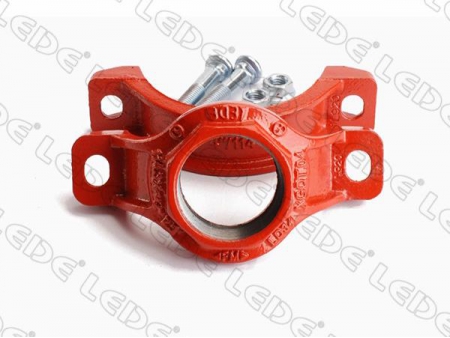

기계식 티는 전체 흐름 주조 피팅 대신 사용되는 파이프 피팅입니다. 나사산이 있는 기계식 티는 연성 철로 두 개의 동일한 반으로 주조됩니다. 하나는 배출구이고 다른 하나는 스트랩입니다. 분기 또는 장치가 필요한 위치에서 파이프에 너무 큰 구멍을 뚫거나 절단합니다. 나사산이 있는 기계적 티는 파이프 주위에 조립되어 구멍 내부에 칼라를 배치한 다음 해당 특정 배관 시스템에 적합한 탄성 고무 개스킷을 둘러쌉니다. 그런 다음 볼트를 조여 가지를 더 안전하게 만듭니다. 기계식 티는 배관을 시스템에 직접 연결하기 위한 것입니다. 피팅 콘센트는 암나사산(FPT) 또는 그루브 파이프와 함께 제공됩니다. 이것은 노동력과 자재 모두에서 계약자에게 탁월한 유연성과 비용 절감을 제공하도록 설계된 노동력 절약형 파이프 피팅입니다. 구멍을 자르거나 나사산이 있는 기계 티를 조립하는 데 화염이 필요하지 않으므로 개조 및 MRO 작업에 탁월한 선택입니다.

특징
연성 철 구조
무연 오렌지 페인트
ASTM A536 표준 준수
UL 등록, FM 승인

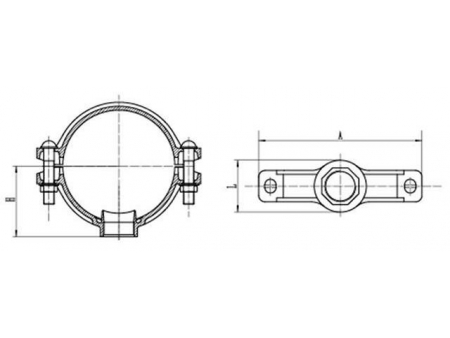

치수 도면

기술 데이터

나사산 기계 티 XGQT04
공칭 크기mm/in	파이프 외경mm/in	치수			볼트/너트	파이프 구멍 직경(mm)	일의 압박감(psi)
		A	L	H	크기(mm)
		mm	mm	mm
50×15	60.3×21.3	120	54	50	3/8×2 (M10×50)	φ30	300
2x1/2	2.375×0.825
50×20	60.3×26.7	120	54	50		φ30
2x3/4	2.375×1.05
50×25	60.3×33.7	120	64	50		φ38
2×1	2.375×1.327
50×32	60.3×42.4	120	72	55		φ46
2x11/4	2.375×1.669
50×40	60.3×48.3	120	72	63		φ46
2x11/2	2.375×1.9
65×15	73×21.3	139	54	58	3/8×2-1/8 (M10×55)	φ30
21/2x1/2	2.375×0.825
65×20	73×26.7	139	54	58		φ30
21/2x3/4	2.875×1.05
65×25	73.0×33.7	139	65	60		φ38
21/2x1	2.875×1.327
65×32	73.0×42.4	139	72	60		φ46
21/2x11/4	2.875×1.669
65×40	73.0×48.3	139	79	60		φ53
21/2x11/2	2.875×1.9
65×15	76.1×21.3	139	54	58		φ30
21/2x1/2	3×0.825
65×20	76.1×26.7	139	54	58		φ30
21/2x3/4	3×1.05
65×25	76.1×33.7	139	65	60		φ38
21/2x1	3×1.327
65×32	76.1×42.4	139	72	60		φ46
21/2x11/4	3×1.669
65×40	76.1×48.3	139	79	60		φ53
21/2x11/2	3×1.9
80×15	88.9×21.3	155	59	66.5		φ30
3x1/2	3.5×0.825
80×20	88.9×26.7	155	59	66.5		φ30
3x3/4	3.5×1.05
80×25	88.9×33.7	155	64	67		φ38
3×1	3.5×1.327
80×32	88.9×42.4	155	72	67		φ46
3x11/4	3.5×1.669
80×40	88.9×48.3	155	79	67		φ53
3x11/2	3.5×1.9
80×50	88.9×60.3	155	90	67		φ64
3×2	3.5×2.375
100×25	108.1×33.7	167	76	76	1/2×2-5/8 (M12×65)	φ38
4×1	4.250×1.327
100×32	108.0×42.4	167	83	76		φ46
4x11/4	4.25×1.669
100×40	108.0×48.3	167	90	76		φ53
4x11/2	4.25×1.9
100×50	108.0×60.3	167	100	78		φ64
4×2	4.25×2.375
100×65	108.0×76.1	167	117	105		φ80
4x21/2	4.25×3
100×25	114.3×33.7	181	64	79		φ38
4×1	4.5×1.327
100×32	114.3×42.4	181	72	79		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	79	79		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	90	79		φ64
4×2	4.5×2.375
100×65	114.3×76.1	181	117	105		φ70
4x21/2	4.5×3
100×80	114.3×88.9	181	129	83		φ89
4×3	4.5×3.5
125×25	133.0×33.7	205	76	89	1/2×3 (M12×75)	φ38
5×1	5.250×1.327
125×32	133.0×42.4	205	83	89		φ46
5x11/4	5.25×1.669
125×40	133.0×48.3	205	90	89		φ53
5x11/2	5.25×1.9
125×50	133.0×60.3	205	100	89		φ64
5×2	5.25×2.375
125×65	133.0×76.1	205	117	114		φ80
5x21/2	5.25×3
125×80	133.0×88.9	205				φ92
5×3	5.25×3.5
125×25	139.7×33.7	212	76	93		φ38
5×1	5.5×1.327
125×32	139.7×42.4	212	83	93		φ46
5x11/4	5.5×1.669
125×40	139.7×48.3	212	90	93		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	93		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212	117	115		φ70
5x21/2	5.5×3
125×80	139.7×88.9	212				φ89
5×3	5.5×3.5
125×25	141.3×33.7	212	76	93		φ38
5×1	5.563×1.327
125×32	141.3×42.4	212	83	93		φ46
5x11/4	5.563×1.669
125×40	141.3×48.3	212	90	93		φ53
5x11/2	5.563×1.9
125×50	141.3×60.3	212	100	93		φ64
5×2	5.563×2.375
125×65	141.3×76.1	212	117	115		φ70
5x21/2	5.563×3
125×80	141.3×88.9	212				φ89
5×3	5.563×3.5
150×25	159×33.7	233	76	101.5	9/16×3 (M14×75)	φ38
6×1	6.250×1.327
150×32	159.0×42.4	233	83	101.5		φ46
6x11/4	6.250×1.669
150×40	159.0×48.3	233	90	101.5		φ53
6x11/2	6.250×1.9
150×50	159.0×60.3	233	100	101.5		φ64
6×2	6.250×2.375
150×65	159.0×76.1	233	117	128	5/8×3-1/3 (M16×85)	φ80
6x21/2	6.250×3
150×80	159.0×88.9	233				φ92
6×3	6.250×3.5
150×100	159.0×114.3	233				φ118
6×4	6.250×4.5
150×25	165.1×33.7	248	64	106	5/8×3-1/3 (M16×85)	φ38
6×1	6.5×1.327
150×32	165.1×42.4	248	72	106		φ46
6x11/4	6.5×1.669
150×40	165.1×48.3	248	79	106		φ53
6x11/2	6.5×1.9
150×50	165.1×60.3	248	90	106		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248	107	128		φ80
6x21/2	6.5×3
150×80	165.1×88.9	248				φ92
6×3	6.5×3.5
150×100	165.1×114.3	248				φ118
6×4	6.5×4.5
150×25	168.3×33.7	248	64	106	5/8×3-1/3 (M16×85)	φ38
6×1	6.625×1.327
150×32	168.3×42.4	248	72	106		φ46
6x11/4	6.625×1.669
150×40	168.3×48.3	248	79	106		φ53
6x11/2	6.625×1.9
150×50	168.3×60.3	248	90	106		φ64
6×2	6.625×2.375
150×65	168.3×76.1	248	107	128		φ70
6x21/2	6.625×3
150×80	168.3×88.9	248				φ89
6×3	6.625×3.5
150×100	168.3×4	248				φ114
6×4	6.625×4.5
200×25	219.1×33.7	311	76	131	5/8×3-1/3 (2-M16×85)	φ38
8×1	8.625×1.327
200×32	219.1×42.4	311	83	134		φ46
8x11/4	8.625×1.669
200×40	219.1×48.3	311	90	134		φ53
8x11/2	8.625×1.9
200×50	219.1×60.3	311	100	134		φ64
8×2	8.625×2.375
200×65	219.1×76.1	311	117	156		φ70
8x21/2	8.625×3
200×80	219.1×88.9	311				φ89
8×3	8.625×3.5
200×100	219.1×114.3	311				φ114
8×4	8.625×4.5
250×65	273.0×76.1	379			3/4×3-1/2 (M20×90)	φ80
10x21/2	10.75×3
250×80	273.0×88.9	379				φ92
10×3	10.75×3.5

회사는 그루브 파이프 시스템 접합 피팅을 설계 및 제조하며, 중국의 대표적인 그루브 기계 티 제조업체 및 공급업체이며, 방화 시스템과 수공 시스템의 파이프 접합 및 유량 제어 제품을 제공합니다. UL, CE, ISO 인증 등에 따라 제작된 그루브 배관 시스템의 그루브 기계적 티 피팅의 크기가 다르다. 완벽한 자동화 장비와 제조 전문성을 갖춘 LEDE 회사는 양질의 연성 철제 기계 티뿐만 아니라 고객의 요구에 따라 맞춤형 소방 및 급수 솔루션을 제공합니다.
