나사산 이경 티

문의 양식

회사정보: http://lede-fittings.kr/1-4-4-threaded-reducing-tee/index.html

제품 소개
그루브 배관 시스템의 축소 커플링은 배관 크기를 줄이거나 늘리면서 배관 연결을 제한하도록 설계되었습니다. 하나의 파이프 티를 사용하여 서로 다른 크기의 파이프를 짝지을 수 있는 트랜지션 피스입니다. 파이프 끝단에 그루브를 만든 후 해당 시스템에 적합한 고무 개스킷이 파이프 끝단 위로 늘어납니다. 그런 다음 커플링 세그먼트를 개스킷 위에 놓고 너트와 볼트를 조여 안전하고 누수가 없는 파이프 조인트를 만듭니다. 커플링 내부의 평평한 금속 와셔는 작은 파이프가 큰 파이프로 신축되는 것을 방지합니다. 리듀싱 커플링의 유량 계산은 동심 리듀서의 유량 계산과 유사합니다.

특징
연성 철 구조
나사산 감소 티는 ASTM A536 표준을 준수합니다.
UL 등록, FM 승인

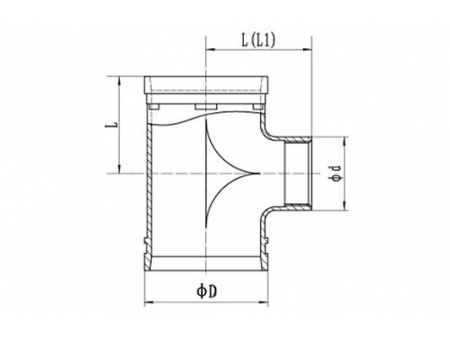

치수 도면

기술 데이터

스레드 감소 티 XGQT03
공칭 크기mm/in	파이프 외경mm/in	치수				압력（ psi ）
		L(mm)		D	d
		L	L1	mm	mm
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2×11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2×11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2×1	2.875×1.327
65×32	73.0×42.4	76		73	52
211/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21/2x11/2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	56
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3×21/2	3.5×3
100×40	108.0×48.3	90	98*	108	58
4×11/2	4.25×1.9
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4×21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4×11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4×11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4×21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×50	133.0×60.3	105		133	70
5×2	5.25×2.375
125×65	133.0×76.1	105		133	86
5×21/2	5.25×3
125×80	133.0×88.9	105		133	99
5×3	5.25×3.5
125×100	133.0×114.3	105		133	124
5×4	5.25×4.5
125×40	139.7×48.3	105		140	58
5×11/2	5.5×1.9
125×50	139.7×60.3	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5×21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5×11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×76.1	105		141	86
5×21/2	5.563×3
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×40	159.0×48.3	110	120*	159	58
6×11/2	6.25×1.9
150×50	159.0×60.3	110	120*	159	70
6×2	6.25×2.375
150×65	159.0×76.1	110	120*	159	86
6×21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159.0×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6×11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6×21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6×11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6×21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×114.3	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8×21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5

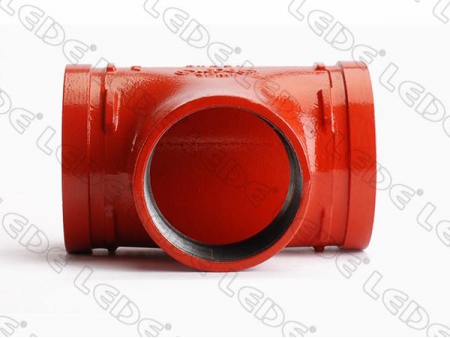

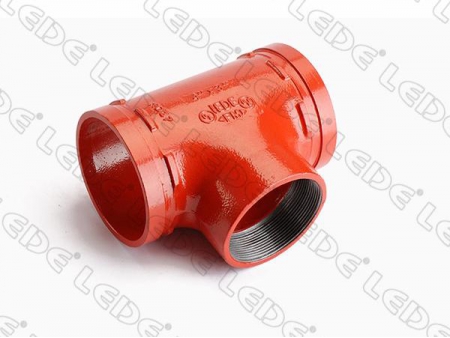

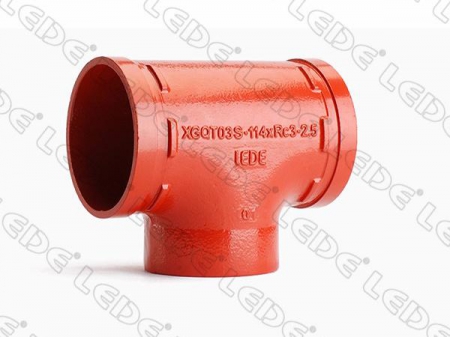

스레드 감소 티의 다른 이미지 갤러리

LEDE 회사는 그루브 배관 시스템 접합 피팅을 설계 및 제조하며, 선도적인 중국 스레드 감소 파이프 티 제조업체 및 공급업체로서 소방 시스템 및 수도 시스템의 파이프 접합 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 그루브 배관 시스템용 감소 파이프 티 조인트에는 다양한 크기가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 감소 티 및 맞춤형 소방 및 고객의 요구에 기반한 물 공급 솔루션을 제공합니다.
