제품 소개

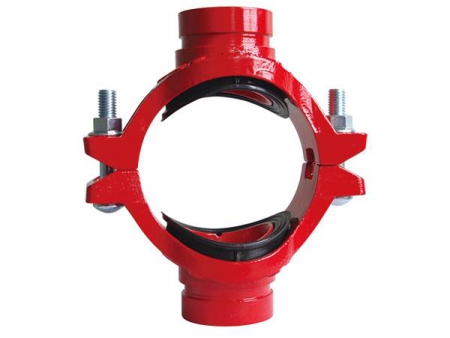

홈이 있는 크로스(직선) 표준 반경, 나사산이 있는 크로스 표준 반경.

연성 철 구조.
무연 오렌지 페인트
ASTM A536 준수
UL 등록, FM 승인

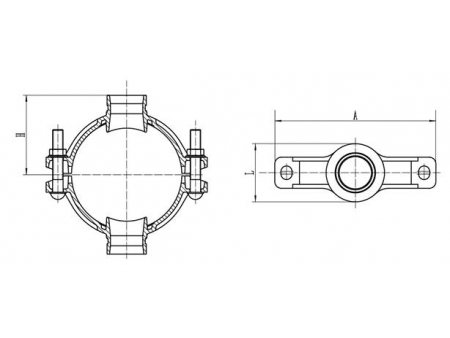

치수 도면

기술 데이터

홈이 있는 기계식 크로스 XGQT04
공칭 크기mm/in	파이프 외경mm/in	치수			볼트/너트	구멍 치수(mm)	압력(psi)
		A	L	H	No.-size (mm)
		mm	mm	mm
65× 25	76.1× 33.7	139	72	73	3/8×2-1/8 (M10×55)	φ38	230
21/2x1	3× 1.327
65× 32	76.1× 42.4	139	83	73		φ46
21/2x11/4	3× 1.669
65× 40	76.1× 48.3	139	90	75		φ53
21/2x11/2	3× 1.9
80× 32	88.9× 42.4	155	83	82		φ46
3x11/4	3.5× 1.669
80× 40	88.9× 48.3	155	90	82		φ53
3x11/2	3.5× 1.9
80× 50	88.9× 60.3	155	100	82		φ64
3× 2	3.5× 2.375
100×50	108×60.3	167	100	92.5	1/2×3 （ M12×75）	φ64
4×2	4.25×2.375
100×25	114.3×33.7	181	72	95.5		φ38
4×1	4.5×1.327
100×32	114.3×42.4	181	83	95.5		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	90	95.5		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	117	95.5		φ64
4×2	4.5×2.375
125×40	139.7×48.3	212	90	109		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	109		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212				φ70
5x21/2	5.5×3
125×40	141.3×48.3	212	90	109		φ53
5x11/2	5.563×1.9
125×50	141.3×60.3	212	100	109		φ64
5×2	5.563×2.375
125×65	141.3×76.1	212				φ70
5x21/2	5.563×3
150×50	159×60.3	233	100	118	9/16×3-1/3 (M14×85)	φ64
6×2	6.25×2.375
150×65	159×76.1	233	117	118		φ80
6x21/2	6.25×3
150×80	159×88.9	233	129	118		φ92
6×3	6.25×3.5
150×50	165.1×60.3	239	100	121		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248				φ80
6x21/2	6.5×3
150×80	165.1×88.9	248				φ92
6×3	6.5×3.5
150×50	168.3×60.3	239	100	121		φ64
6×2	6.625×2.375
150×65	168.3×76.1	248				φ70
6x21/2	6.625×3
150×80	168.3×88.9	248				φ89
6×3	6.625×3.5
200×50	219.1×60.3	311	100	147.5	5/8×3-1/3 (M16×85)	φ64
8×2	8.625×2.375
200×65	219.1×76.1	311	117	147.5		φ70
8x21/2	8.625×3
200×80	219.1×88.9	311	129	147.5		φ89
8×3	8.625×3.5
200×100	219.1×108	311	143	148.5		φ104
8×4	8.625×4.25
200×100	219.1×114.3	311	153	149		φ114
8×4	8.625×4.5

나사산 기계식 크로스 XGQT04
공칭 크기mm/in	파이프 외경mm/in	치수			볼트/너트	구멍 치수(mm)	압력 (PSI )
		A	L	H	No.-size (mm)
		mm	mm	mm
65×25	76.1×33.7	139	76	60	3/8×2-1/8 (M10×55)	φ38	230
21/2x1	3×1.327
65×32	76.1×42.4	139	83	60		φ46
21/2x11/4	3×1.669
80×25	88.9×33.7	152	76	63.5		φ38
3×1	3.5×1.327
80×32	88.9×42.4	152	83	64.5		φ46
3x11/4	3.5×1.669
80×40	88.9×48.3	152	90	65.5		φ53
3x11/2	3.5×1.9
100×25	108.1×33.7	167	76	76	1/2×3 (M12×75)	φ38
4×1	4.25×1.327
100×32	108.0×42.4	167	83	76		φ46
4x11/4	4.25×1.669
100×40	108.0×48.3	167	90	76		φ53
4x11/2	4.25×1.9
100×50	108.0×60.3	167	100	78		φ64
4×2	4.25×2.375
100×25	114.3×33.7	181	76	79		φ38
4×1	4.5×1.327
100×32	114.3×42.4	181	83	79		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	90	79		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	100	83		φ64
4×2	4.5×2.375
125×25	139.7×33.7	212	76	93		φ38
5×1	5.5×1.327
125×32	139.7×42.4	212	83	93		φ46
5x11/4	5.5×1.669
125×40	139.7×48.3	212	90	93		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	93		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212				φ70
5x21/2	5.5×3
150×25	165.1×33.7	239	76	106	9/16×3-1/3 (M14×85)	φ38
6×1	6.5×1.327
150×32	165.1×42.4	239	83	106		φ46
6x11/4	6.5×1.669
150×40	165.1×48.3	239	90	106		φ53
6x11/2	6.5×1.9
150×50	165.1×60.3	239	100	106		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248				φ80
6x21/2	6.5×3
150×25	168.3×33.7	239	76	106		φ38
6×1	6.625×1.327
150×32	168.3×42.4	239	83	106		φ46
6x11/4	6.625×1.669
150×40	168.3×48.3	239	90	106		φ53
6x11/2	6.625×1.9
150×50	168.3×60.3	239	100	106		φ64
6×2	6.625×2.375
150×65	168.3×76.1	248				φ70
6x21/2	6.625×3
150×80	168.3×88.9	248				φ89
6×3	6.625×3.5
200×25	219.1×33.7	311	76	131	5/8×3-1/3 (M16 ×85)	φ38
8×1	8.625×1.327
200×32	219.1×42.4	311	83	134		φ46
8x11/4	8.625×1.669
200×40	219.1×48.3	311	90	134		φ53
8x11/2	8.625×1.9
200×50	219.1×60.3	311	100	134		φ64
8×2	8.625×2.375
200×65	219.1×76.1	311				φ70
8x21/2	8.625×3
200×80	219.1×88.9	311				φ89
8×3	8.625×3.5
200×100	219.1×114.3	311				φ114
8×4	8.625×4.5
