STS 메카니컬 티
제품 소개

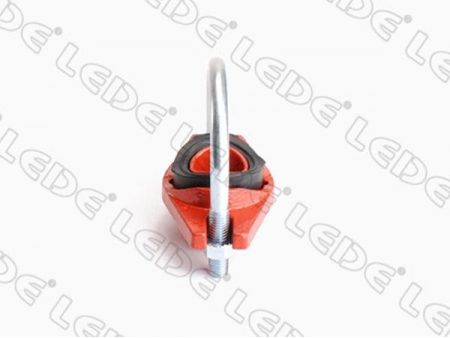

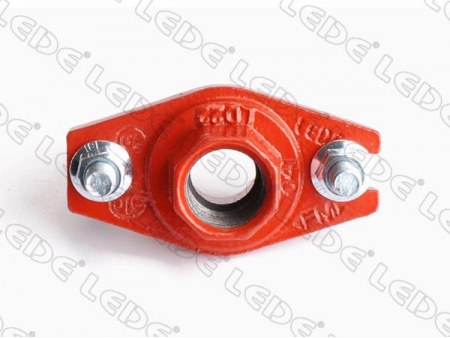

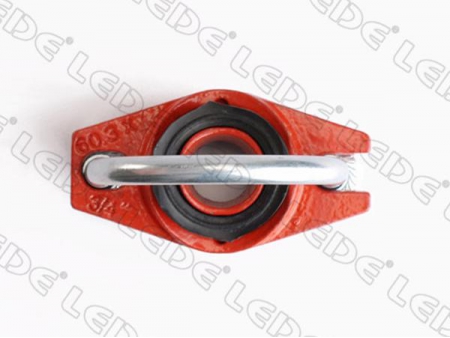

기계 티는 배관을 시스템에 직접 연결하기 위한 것입니다. 피팅 배출구에는 암나사산(FPT) 또는 홈이 있습니다. 이들은 노동력을 절약하고 노동력과 재료비 모두에서 계약자에게 비용 절감뿐만 아니라 탁월한 유연성을 제공하도록 설계되었습니다. U-볼트 기계식 티를 사용할 때 구멍을 절단하거나 기계식 티를 조립하는 데 화염이 필요하지 않으므로 개조 및 MRO 작업에 이상적인 선택입니다. U-볼트가 있는 더 작은 버전은 온도계 또는 압력계와 같은 단일 스프링클러 헤드 또는 장치에 흐름을 제공하도록 설계되었습니다.
특징
1. 얇은 벽의 파이프에 U-볼트를 과도하게 조이면 파이프와 피팅 모두가 뒤틀리거나 손상되어 조인트 고장이 발생할 수 있습니다.
2. EPDM 개스킷은 표준(-34ºC) -30ºF( 110ºC) 230ºF로 공급됩니다. 옵션: 실리콘 개스킷(-40ºC) -40ºF( 117ºC) 240ºF
3. 페인트 마감 옵션: 에폭시, dacromet, 용융 아연 도금
4. U-볼트는 ASTM A183 표준을 준수합니다.

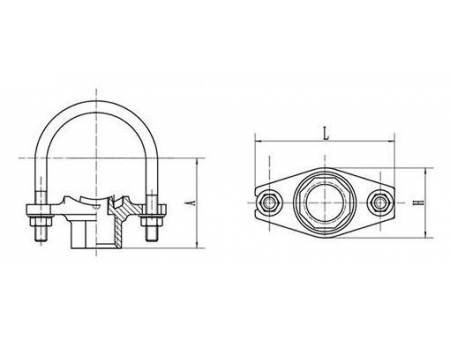

| 공칭 크기mm/in | 파이프 구멍 직경mm/in | 치수 | U 볼트 크기(mm) | 일의 압박감(psi) | ||
| A | L | H | ||||
| mm | mm | mm | ||||
| 25×15 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | 300 |
| 1×1/2 | 0.98 | |||||
| 25×20 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | |
| 1×3/4 | 0.98 | |||||
| 32×15 | 30.00 | 53 | 89 | 56 | 3/8×3-1/8 (M10×78) | |
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 53 | 89 | 56 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 56 | 89 | 56 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 55 | 89 | 56 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 55 | 89 | 56 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 58 | 89 | 56 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 64 | 98 | 56 | 3/8×3-3/5 (M10×92) | |
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 64 | 98 | 56 | ||
| 2x3/4 | 1.18 | |||||
| 50×25 | 30.00 | 67 | 98 | 56 | ||
| 2×1 | 1.18 | |||||
| 65×15 | 30.00 | 69 | 111 | 56 | 3/8×4-1/4 (M10×108) | |
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 69 | 111 | 56 | ||
| 21/2x3/4 | 1.18 | |||||
| 65×25 | 30.00 | 72 | 111 | 56 | ||
| 21/2x1 | 1.18 | |||||
| 80×25 | 30.00 | 80.5 | 128 | 56 | 3/8×4-5/16 (M10×135) | |
| 3×1 | 1.18 | |||||
회사는 그루브 파이프 시스템 접합 피팅을 설계 및 제조하며, 중국의 대표적인 그루브 기계 티 제조업체 및 공급업체이며, 방화 시스템과 수공 시스템의 파이프 접합 및 유량 제어 제품을 제공합니다. UL, CE, ISO 인증 등에 따라 제작된 그루브 배관 시스템의 그루브 기계적 티 피팅의 크기가 다르다. 완벽한 자동화 장비와 제조 전문성을 갖춘 LEDE 회사는 양질의 연성 철제 기계 티뿐만 아니라 고객의 요구에 따라 맞춤형 소방 및 급수 솔루션을 제공합니다.
