소형 나사산 메카니컬 분기 티

문의 양식

회사정보: http://lede-fittings.kr/1-2-3-small-threaded-mechanical-tee/index.html

제품 소개
기계식 티는 전체 흐름 주조 피팅 대신 사용되는 파이프 피팅입니다. 작은 나사산이 있는 기계 티는 연성 철로 두 개의 동일한 반으로 주조됩니다. 하나는 콘센트이고 다른 하나는 스트랩입니다. 분기 또는 장치가 필요한 위치에서 파이프에 너무 큰 구멍을 뚫거나 절단합니다. 나사산이 있는 기계적 티는 파이프 주위에 조립되어 구멍 내부에 칼라를 배치한 다음 해당 특정 배관 시스템에 적합한 탄성 고무 개스킷을 둘러쌉니다. 그런 다음 볼트를 조여 가지를 더 안전하게 만듭니다. 기계식 티는 배관을 시스템에 직접 연결하기 위한 것입니다. 피팅 콘센트는 암나사산(FPT) 또는 그루브 파이프와 함께 제공됩니다. 이것은 노동력과 자재 모두에서 계약자에게 탁월한 유연성과 비용 절감을 제공하도록 설계된 노동력 절약형 파이프 피팅입니다. 구멍을 자르거나 나사산이 있는 기계 티를 조립하는 데 화염이 필요하지 않으므로 개조 및 MRO 작업에 탁월한 선택입니다.

기계식 티 나사산
연성 철 구조
무연 오렌지 페인트
ASTM A536 표준 준수
UL 등록, FM 승인

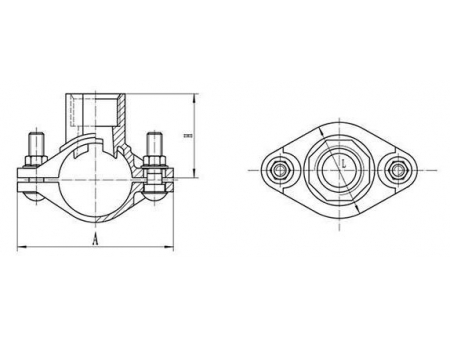

치수 도면

기술 데이터

작은 나사산 기계 티 L922
공칭 크기mm/in	구멍 치수 mm/in	치수			볼트 크기	일의 압박감(psi)
		A	L	H
		mm	mm	mm	inch/mm
32×15	30.00	98	65	45	3/8×1-1/2 (M10×40)	300
11/4x1/2	1.18
32×20	30.00	98	65	45
11/4x3/4	1.18
32×25	30.00	98	65	54
11/4x1	1.18
40×15	30.00	105.6	65	48
11/2x1/2	1.18
40×20	30.00	105.6	65	48
11/2x3/4	1.18
40×25	30.00	105.6	65	57
11/2x1	1.18
50×15	30.00	120	56	53	3/8×2-1/8 (M10×55)
2x1/2	1.18
50×20	30.00	120	56	54
2x3/4	1.18
65×15	30.00	139	56	61
21/2x1/2	1.18
65×20	30.00	139	56	61
21/2x3/4	1.18

작은 나사산 기계 티의 다른 이미지 갤러리

회사는 그루브 파이프 시스템 접합 피팅을 설계 및 제조하며, 중국의 대표적인 그루브 기계 티 제조업체 및 공급업체이며, 방화 시스템과 수공 시스템의 파이프 접합 및 유량 제어 제품을 제공합니다. UL, CE, ISO 인증 등에 따라 제작된 그루브 배관 시스템의 그루브 기계적 티 피팅의 크기가 다르다. 완벽한 자동화 장비와 제조 전문성을 갖춘 LEDE 회사는 양질의 연성 철제 기계 티뿐만 아니라 고객의 요구에 따라 맞춤형 소방 및 급수 솔루션을 제공합니다.
