그루브식 파이프 시스템 메카니컬 티

문의 양식

회사정보: http://lede-fittings.kr/1-2-1-grooved-mechanical-tee/index.html

제품 소개

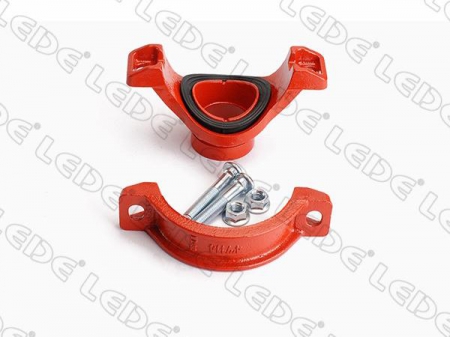

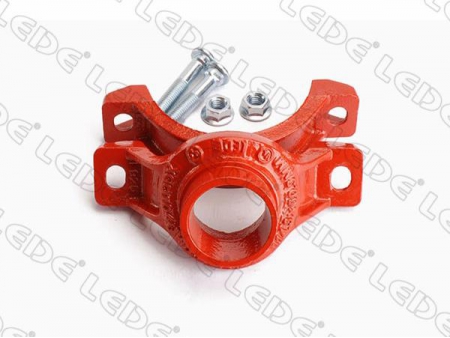

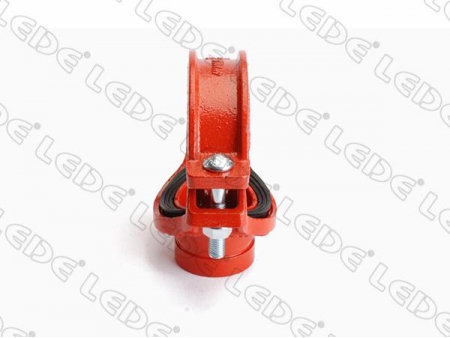

제품 소개기계식 티는 전체 흐름 주조 피팅 대신 사용되는 파이프 피팅입니다. 홈이 있는 기계 티는 연성 철로 두 개의 동일한 반으로 주조됩니다. 하나는 배출구이고 다른 하나는 스트랩입니다. 분기 또는 장치가 필요한 위치에서 파이프에 너무 큰 구멍을 뚫거나 절단합니다. 기계 티는 파이프 주위에 조립되어 구멍 내부에 칼라를 배치한 다음 해당 특정 배관 시스템에 적합한 탄성 고무 개스킷을 둘러쌉니다. 그런 다음 볼트를 조여 가지를 더 안전하게 만듭니다. 기계식 티는 배관을 시스템에 직접 연결하기 위한 것입니다. 피팅 콘센트는 암나사산(FPT) 또는 그루브 파이프와 함께 제공됩니다. 이것은 노동력과 자재 모두에서 계약자에게 탁월한 유연성과 비용 절감을 제공하도록 설계된 노동력 절약형 파이프 피팅입니다.

특징
연성 철 구조
무연 오렌지 페인트
ASTM A536 표준 준수
UL 등록, FM 승인

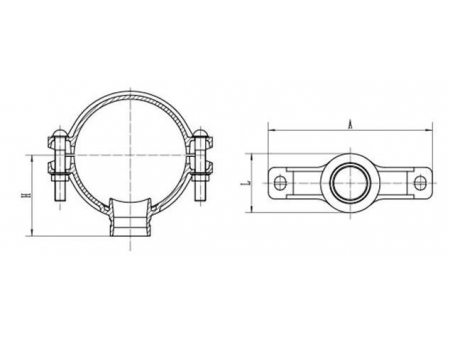

치수 도면

기술 데이터

홈이 있는 기계식 티 XGQT04
공칭 크기mm/in	파이프 외경mm/in	치수			볼트/	구멍 치수(mm)	일의 압박감(psi)
		A	L	H	No.-size (mm)
		mm	mm	mm
50× 25	60.3× 33.7	120	64	70	3/8×2 (M10×50)	φ38	300
2× 1	2.375× 1.327
50× 32	60.3× 42.4	120	72	70		φ46
2x11/4	2.375× 1.669
50× 40	60.3× 48.3	120	72	70		φ46
2x11/2	2.375× 1.9
65× 25	73× 33.7	139	64	73	3/8×2-1/8 (M10×55)	φ38
21/2x1	2.875× 1.327
65× 32	73× 42.4	139	72	73		φ46
21/2x11/4	2.875× 1.669
65× 40	73× 48.3	139	79	75		φ53
21/2x11/2	2.875× 1.9
65× 25	76.1× 33.7	139	64	73		φ38
21/2x1	3× 1.327
65× 32	76.1× 42.4	139	72	73		φ46
21/2x11/4	3× 1.669
65× 40	76.1× 48.3	139	79	75		φ53
21/2x11/2	3× 1.9
80×25	88.9×33.7	155	64	82		φ38
3× 1	3.5× 1.327
80× 32	88.9× 42.4	155	72	82		φ46
3x11/4	3.5× 1.669
80× 40	88.9× 48.3	155	79	82		φ53
3x11/2	3.5× 1.9
80× 50	88.9× 60.3	155	90	82		φ64
3× 2	3.5× 2.375
100×50	108×60.3	172	90	92.5	1/2×2-5/8 (M12×65)	φ64
4×2	4.25×2.375
100×65	108×76.1	172				φ80
4x21/2	4.25×3
100×25	114.3×33.7	181	64	95.5		φ38
4× 1	4.5×1.327
100×32	114.3×42.4	181	72	95.5		φ46
4x11/4	4.5×1.669
100×40	114.3×48.3	181	79	95.5		φ53
4x11/2	4.5×1.9
100×50	114.3×60.3	181	90	95.5		φ64
4×2	4.5×2.375
100×65	114.3×73	181				φ70
4x21/2	4.5×2.875
100×65	114.3×76.1	181				φ70
4x21/2	4.5×3
100×80	114.3×88.9	181				φ89
4×3	4.5×3.5
125×40	133×48.3	205	90	105.5	1/2×3 (M12×75)	φ53
5x11/2	5.25×1.9
125×50	133×60.3	205	100	105.5		φ64
5×2	5.25×2.375
125×65	133×76.1	205	117	105.5		φ80
5x21/2	5.25×3
125×80	133×88.9	205	129	105.5		φ92
5×3	5.25×3.5
125×40	139.7×48.3	212	90	109		φ53
5x11/2	5.5×1.9
125×50	139.7×60.3	212	100	109		φ64
5×2	5.5×2.375
125×65	139.7×76.1	212				φ70
5x21/2	5.5×3
125×80	139.7×88.9	212				φ89
5×3	5.5×3.5
125×100	139.7×114.3	212				φ114
5×4	5.5×4.5
125×40	141.3×48.3	212	90	109		φ53
5x11/2	5.563×1.9
125×50	141.3×60.3	212	100	109		φ64
5×2	5.563×2.375
125×80	141.3×88.9	212				φ89
5×3	5.563×3.5
125×100	141.3×114.3	212				φ111
5×4	5.563×4.5
150×50	159×60.3	233	100	118	9/16×3 (M14×75)	φ64
6×2	6.25×2.375
150×65	159×76.1	233				φ80
6x21/2	6.25×3
150×80	159×88.9	233				φ92
6×3	6.25×3.5
150×100	159.0×108.0	233	143	119.5		φ104
6×4	6.25×4.25
150×100	159.0×114.3	233				φ111
6×4	6.25×4.5
150×50	165.1×60.3	239	100	121		φ64
6×2	6.5×2.375
150×65	165.1×76.1	248				φ80
6× 2 1 / 2	6.5×3
150×80	165.1×88.9	239				φ92
6×3	6.5×3.5
150×100	165.1×108	239	143	122		φ104
6×4	6.5×4.25
150×100	165.1×114.3	239				φ114
6×4	6.5×4.5
150×32	168.3×42.4	248	72	121	5/8×3-1/3 (M16×85)	φ46
6x11/4	6.625×1.669
150×40	168.3×48.3	248	79	121		φ53
6x11/2	6.625×1.9
150×50	168.3×60.3	239	100	121	9/16×3-1/3 (M14×85)	φ64
6×2	6.625×2.375
150×65	168.3×73	239
6x21/2	6.625×2.875
150×65	168.3×76.1	239				φ70
6x21/2	6.625×3
150×80	168.3×88.9	239				φ89
6×3	6.625×3.5
150×100	168.3×114.3	239				φ114
6×4	6.625×4.5
200×50	219.1×60.3	311	100	147.5	5/8×3-1/3 (M16×85)	φ64
8×2	8.625×2.375
200×65	219.1×76.1	311				φ70
8x21/2	8.625×3
200×80	219.1×88.9	311				φ89
8×3	8.625×3.5
200×100	219.1×108	311	143	148.5		φ104
8×4	8.625×4.25
200×100	219.1×114.3	311				φ114
8×4	8.625×4.5
200×125	219.1×133	311	168	149		φ129
8×5	8.625×5.25
200×125	219.1×139.7	311	178	149		φ135
8×5	8.625×5.5
250×100	273×114	379			3/4×3-1/2 (M20×90)	φ104
10×4	10.75×4.5
250×150	273×165.1	379	197.6	178		φ155
10×6	10.75×6.5

회사는 그루브 파이프 시스템 접합 피팅을 설계 및 제조하며, 중국의 대표적인 그루브 기계 티 제조업체 및 공급업체이며, 방화 시스템과 수공 시스템의 파이프 접합 및 유량 제어 제품을 제공합니다. UL, CE, ISO 인증 등에 따라 제작된 그루브 배관 시스템의 그루브 기계적 티 피팅의 크기가 다르다. 완벽한 자동화 장비와 제조 전문성을 갖춘 LEDE 회사는 양질의 연성 철제 기계 티뿐만 아니라 고객의 요구에 따라 맞춤형 소방 및 급수 솔루션을 제공합니다.
