FCCBD 고출력 파이버 레이저 커팅기(밀폐형)
고출력 파이버 레이저 커팅기 (출력범위3000W~15000W) 는 완전히 밀폐되어 있으며 셔틀 플랫폼이 장착되어 있다.해당 레이저 커팅기는 두꺼운 강판 커팅을 위해 설계되었으며 30mm 스테인리스강과 28mm 저탄소강을 절단할수 있다.DNE 레이저는 고객의 커팅 요구와 가공 필요를 모두 충족시킬수 있도록 최상의 서비스를 제공해드린다.
- 전력 전기
- 자동차 제조
- 전기 설비
- 상업용 주방설비와 용구
- 광고 표지판
- 판금 제작
- 중장비 정밀 부품
- 금속 제작

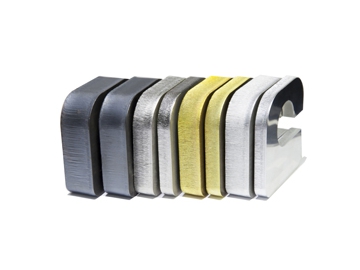

- 스테인리스강
- 탄소강
- 아연도금판
- 전해판
- 황동판
- 알루미늄판
- 망간간
- 각종 합금판
- 희소 금속판

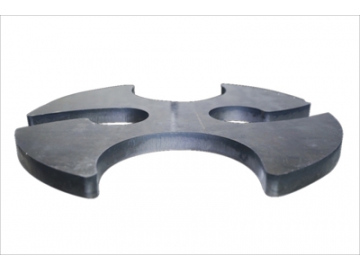

- 25mm 탄소강판

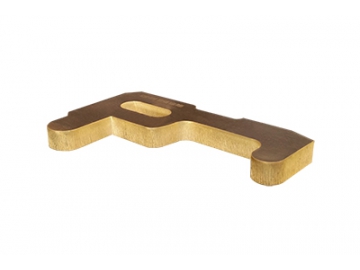

- 25mm 황동판

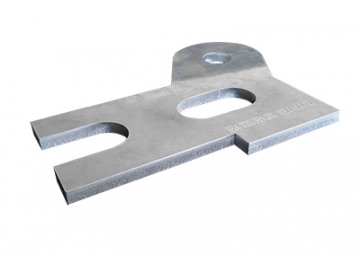

- 25mm 알루미늄판
비고: 금속 파이프를 절단할 경우<파이프 절단 >기능을 선택하십시오.해당 기능은 모든 레이저 커팅기 모델에서 선택할수 있다.
해당 시리즈 파이버 레이저 커팅기는 출력이 매우 높다.다양한 두께의 판재와 공작물을 자르는데 아무런 문제가 없다.이에 따라 일반 금속제품에 대한 절단가공은 물론 조선업,항공우주업,철도업 등 커팅 가공요구가 높은 대형 공정 건설에도 활용할수 있다.
레이저 커팅에는 몰드 제조가 필요하지 않으며,컴퓨테에 그림을 그리면 제품을 즉시 생산할수 있다.
자동 추적 시스템으로 평면 절단은 물론 다양한 곡면 절단도 쉽게 수행할수 있다.
커팅된 표면은 매우 매끄러워 후속 가공이 필요하지 않는다.파이버 레이저 커팅기는 정교하고 아름다운 작은 사이즈의 공예품 생산에도 사용할수 있다.
- 파이버 레이저 커팅기는 CO2레이저 커팅기의 2～3배의 속도로 가공이 가능하다.
- 레이저 장비는 가동 시간이 필요하지 않으며 냉각수 소모가 적어 기계 가동 원가를 낮추고 에너지를 절약한다.
- 파이버 레이저 커팅기는 밀폐된 공간에서 작업하여 먼지를 방지하며 빛 오염을 제거한다.

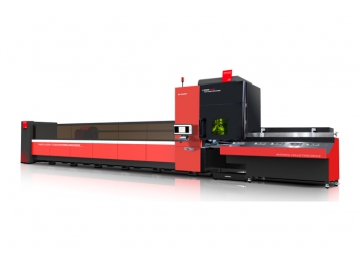

- 배관 재료 절단 시스템을 선택할수 있어 다양한 금속 배관 재료 절단이 가능하다. 자세한 정보는 아래 사이트를 참고하십시오：
만약 빠르고 정교한 금속커팅이 가능한 머신을 찾고 계신다면 저희의 파이버 레이저 커팅기는 당신에게 있어서 최상의 선택입니다.효율적이고 고품질 설비로 고객분께 가장 적합한 솔루션을 제공해드리겠습니다.
| 출력 | 3000W | 4000W | 6000W | 8000W | 10000W | 12000W | 15000W |
| 최대 전력소모 | 22kW | 25kW | 31kW | 39kW | 46kW | 52kW | 65KW |
| 전력 수요 | 380V,50Hz/60Hz,60A | ||||||
| 중복위치 정밀도 | ±0.02mm | ||||||
| 커팅 범위 | 1500×3000mm²,1500×4000mm²,2000×4000mm²,1500×6000mm²,2000×6000mm² | ||||||
| 사용 면적 | 1500×3000mm 커팅범위의 경우,사용면적은 일반적으로9000×5000mm²，고객의 요구에 따라 맞춤제작도 가능함. | ||||||
| 커팅 속도 | 재료 및 두께에 따라 다름 | ||||||
| 재료 | 3000W | 4000W | 6000W | 8000W | 10000W | 12000W |
| 스테인리스강 | 12mm | 14mm | 20mm | 22mm | 25mm | 30mm |
| 탄소강 | 20mm | 22mm | 24mm | 30mm | 40mm | 28mm |
| 황동 | 10mm | 12mm | 14mm | 16mm | 20mm | 20mm |
| 아연도금판 | 5mm | 6mm | 6mm | 8mm | 8mm | 10mm |
| 알루미늄 | 10mm | 12mm | 14mm | 17mm | 20mm | 20mm |

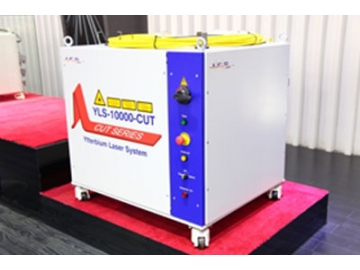

DNE 모든 고출력 레이저 커팅기의 발생기는 IPG브랜드를 사용하였으며 이는 전세계에서 가장 큰 광섬유 레이저 발생기 제조업체이자 해당 업체에서 제공한 레이저 발생기는 저희의 모든 파이버 레이저 커팅기에 사용된다.본 레이저 발생기는 광전송 변환 효율이 30%에 달하고 수명이 10만시간 이상에 달한다.
한펴,고출력에서도 레이저 발생기는 항상 양호한 작동을 유지할수 있도록 하려면 열 방출 성능이 매우 관건이다. IPG 레이저는 자체 냉각 장치를 갖추고 있지만 저희는 레이저를 장착하기 위한 캐비닛에 높은 정밀도의 항온항습 제어 시스템을 설치하여 레이저기가 안정적으로 작동할수 있도록 섬세하게 설계되었다.

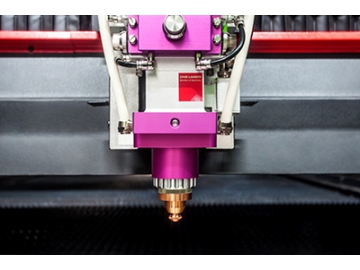

두꺼운 판재를 절단할려면 커팅헤드에 초점이 긴 렌즈를 장착해야 에네지 밀도가 충분히 높은 레이저 빔을 얻을수 있다.게다가,레이저 커팅기의 출력이 충분히 높을 경우에만 긴 초점 렌즈의 작업 요구사항을 충족할수 있다.
저희의 모든 고출력 파이버 레이저 커팅기의 커팅헤드는 Bystronic(스위스) 회사가 설계하고 제조하였다. Bystronic(스위스)회사는 40여년간의 커팅 가공 역사와 경험이 풍부해,커팅 헤드 광학 구조가 합리적이다.빔의 품질과 초점을 맞출수 있는 충분한 역량을 보장한다.

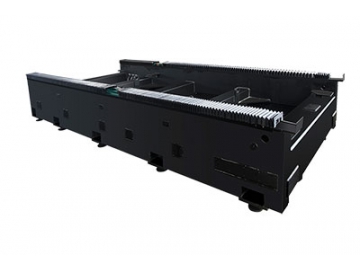

고출력 레이저 커팅기는 반드시 충분한 강도를 갖추어야 만화트급의 출력에도 불구하고 높음 품질,빠른 절단을 달성할수 있다.
선반의 견고성과 내구성을 보장하기 위해 저희는 아래의 가공 공정을 채택하였다：
1、대형의 수치제어 고온 전로 2대를 보유하고 있으며,선반의 퇴화,탈응력에 사용된다.
2、선반 본체의 표면처리는 핸드메이드 페인트로 이루어져,레이저 커팅기의 표면에 스프레이 페인트는 보통 페인트보다 사용수명이 20년 이상 길다.

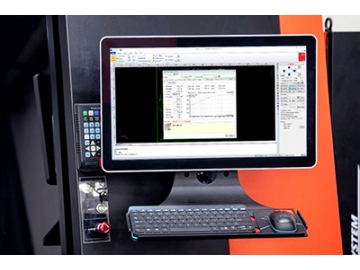

레이저 커팅기의 운영체계는 Bystronic(스위스) 의 엔지니어들과 상하이의 시스템 개발업자들이 협력하여 개발하였다. 。
이는 매우 스마트한 터치스크린 제어 시스템으로,인터페이스를 더욱 쉽고 편리하게 조작할수 있다.많은 세부 사항을 통해 작업자의 시간을 절약하고 잘못된 조작을 피할수 있어 생산 효율성을 높일수 있다.
- 측면 걸이식 파이프 절단 테이블：해당 장치를 선택하면 최대 3미터의 관재 절단이 가능하다.절단 튜브 장치는 공작기계와 가로보가 연결된 곳에 부착되여,중간에 다른 지지가 없으므로 절단 동작에 따라 단일 가장자리로 관재를 회전시킬수 있다.
- 착지식 파이프 절단 테이블：최대 6미터의 관재 절단이 가능하다.측면 걸이식 파이프 절단 테이블 보다 자동 지지 가능하고,가이드 레일과 구동 모터가 추가로 장착되어 있으며,가이드 레일은 자동으로 재료를 보내고,모터를 구동하면 커팅 동작과 완전히 동기화 할수 있다.
