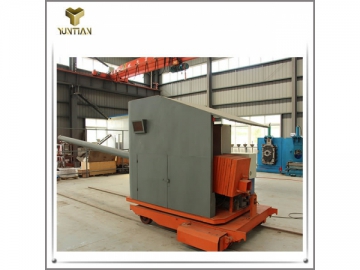

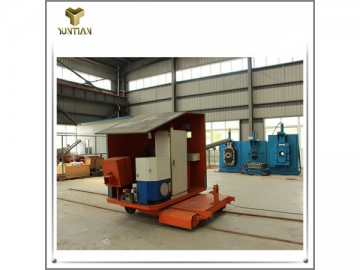

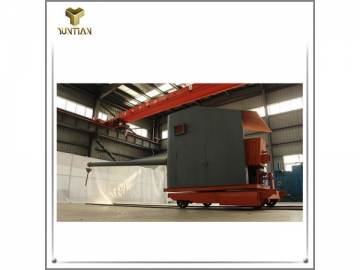

슬래그다트 분리장치는 슬래그다트삽입용 자동기기입니다. 슬래그다트를 탭홀에 자동삽입함으로 BOF컨버터에서 슬래그잔류를 감소시키는 작용을 합니다. 또한 PLC시스템장애시 수동조작도 지원가능합니다.

하이라이트
1, 최첨단 과학기술, PLC컨트롤을 사용함으로 슬래그다트 분리장치는 기계적, 전기적, 수력학적기술의 통합을 실현하였으며 본 기계는 외국의 유사한 슬래그다트기계세트와 비교해보았을때, 슬래그다트 분리장치는 파라미터 조정 적용기술을 제공하여 수학적 모형, 부호제어 및 컨버터의 앵글변화에 대한 자동추적기술로 저희가 최초로 개발했습니다.

2, 완전한 기능, 슬래그다트기계는 수동제어와 자동제어프로그램을 통해 무인작동이 모두 가능합니다. 명확한 수동조작규칙은 PLC제어장치로 인해 고온환경에서 작업할시를 대비해 특별히 설정한것입니다. 아울러 슬래그다트런치기계가 적외선 리모컨하에서 작동할시 기술자는 수동으로 설비를 작동할수 없습니다.

3, 간편하고 직관적인 조작. 본 슬래그다트분류기는 기술자가 사용하기에 매우 용이한 조작제어판으로 갖추어진 장비입니다.

4, 정확한 작업. 전제적정확도로 보았을때 슬래그다트분리기계는 선도적인 공업기술과 제어방법, 가변주파 스피드제어 및 그위의 이차 포지셔닝 컨셉의 디자인을 통해서 유사한 해외의 기계보다 두배정도 완숙된 기계라고 볼수 있습니다. 유사한 해외설비의 분리포인트는±50mm이지만, 저희제품의 변수는±20mm으로 디자인을 시작하여 실제측정으로는 ±11mm에 달하고 있습니다.

5. 신빙성있는 작업. 본 슬래그다트분리장치는 다양의 효율적인 보호대책과 비상작동을 적절히 사용하여 사고발생시를 대비할수 있으며 전기공급이 없을시에도 설비자체의 실행으로 컨버터에서 안전하게 분리할수 있습니다.하여 기계적으로나 전기적인 방면으로 보았을때 믿음직한 열차단기능을 갖추고 있습니다.

6, 파워풀한 소프트웨어 기능. 컨트롤소프트웨어를 디자인할때, 한개의 작동에 두가지 평행의 제어프로세스를 설치함으로써 우선실행을 실현하고 컨트롤의 명확성을 대폭 강화하도록 하였습니다.

7. 간편한 관리.본 기기는 설치와 분해가 간편합니다. 고온하에서 작동하는 캔틸레버바는 영향받기 쉬운 부분인데 이의 민감한 물리적특징은 교체하기 간편하게 디자인된것이며 교체작업이 30분을 초과하지 않도록 설치되었습니다.

8, 조밀한 배열.본 슬래그다트분류기는 2500mm면적의 플랫폼내 컨버터뒷면에 설치되여 플랫폼난간에 가까이 기대여놓습니다.

9.고성능 주가비율. 완전한 기능과 믿음직한 품질의 기초하에, 본제품은 가격상 유사한 해외설비의 1/5밖에 안됩니다.

작업공정에 대한 간단한 소개
본 설비의 가장 중요한 부분은 사람의 팔같은 매니퓰레이터입니다.확장길이가 6m 초과시, 매니퓰레이터는 1600°C 방사능환경아래 30~45kg의 슬래그다트기를 열수 있습니다.

컨버터가 예정된 각도에 기울어졌을시, 슬래그다트분리장치는 컨버터의 탭핑홀의 위치를 추적하여 스틸탭핑의 적절한 시각에 슬래그다트가이드바를 탭핑홀에 삽입하고나서 매니퓰레이터가 슬래그다트분배장치를 잠급니다. 슬래그다트는 용접철강과 슬래그의 접촉면에서 떠다님으로써 규정한 기술공정을 완성합니다.

본제품은 컨버터뒷면의 작동플랫폼에 배열되여있고 플랫폼의 평면사이즈와 부동한 컨버터용량 사용할시 융통성을 충분히 고려하여 본설비의 규격을 디자인하였습니다. 작은 변화를 통하여, 본제품은 30t~300t 사이의 부동한 규격의 컨버터에 적용할수 있도록 업그레이드도 가능합니다.

구성
본 슬래그다트 분리장치는 아래 부분들로 구성되었습니다.

1, 가이드 레일. 이는 트랙, 관련 연결재 및 트랙끝부분의 고정배플로 구성되여있습니다. 가이드 레일은 작동플랫폼의 컨버터뒷면에 있으며 상단면이 플랫폼과 수평으로 놓여져있습니다.
a.트랙타입:24kg/m
b.트랙게이지(센터라인):1200mm
c.트랙길이:6m~10m

2.무개화차. 이는 프레임, 피봇식 베어링, 휠장비 및 구동장비가 포함된 용접구조입니다. 무개화차는 회전작동식플랫폼과 유압장치를 옮기는 작업을 합니다..
a. 넓이: 1400mm
b. 길이:2450mm
c. 1200mm 트랙게이지(센터라인):1200mm
d. 레일압력 :2t(앞),2.5t(뒤)
e. 스트로크:>4
f. 운행속도: 2~30m/분
g. 포지셔닝속도: <±20mm

3. 회전작동식플랫폼: 용접구조로써 기술자들이 사용할수 있도록 신축작동이 가능한 매니퓰레이터, 틸티유압실린더 매니퓰레이터 및 작동가능한 캐비닛으로 설치되어있습니다.열방사선 보호용으로 회전식플랫폼전에 방어식배플 설치하였습니다. 작동중인 플랫폼은 수직방향으로 90° 회전가능합니다.

4. 매니퓰레이터.고객의 적용상황에 맞추어 상하피칭동작과 신축작동이 가능합니다.매니퓰레이터 앞끝부분에는 유압시스템이 조절하는 클램프홀더가 있고 신축작동시, 가변주파수를 조정하는 기기를 통해서 신축동작이 실현가능합니다. 매니퓰레이터는 관모양의 구조로 앞뒤의 주요파트와 클램프홀더에 들어가며 매개 파트는 볼트에 의해 연결되어 있습니다. 매니퓰레이터는 앞뒤가 용접구조로 되여있으며 압축공기에 의해 냉각됩니다.
a.슬래그다트 길이: 1000 ~1650mm
b.슬래그다트 직경: 40 ~ 50mm

5.유압시스템.이는 유압펌프모터, 회로제어밸브블록 및 연료탱크로 구성되여 있습니다.

6. 전자기기: 제어캐비넷과 작동판이 포함되여 있으며 자동작동과 수동작동의 모든 조건과 설비간의 연동장치의 조건을 모두 만족시킬수 있습니다.

7. 에너지매체공급시스템. 전기와 공기공급케이블 및 호스는 행레일 도르래기기 한세트를 공유하고 있으며 전로제강컴퓨터가 경사도의 신호를 슬래그다트분리장치로 전송합니다. 전기공급은 토탈파워 7.5kW좌우에서 AC 380V입니다.

8. 압축시스템. 연결부분의 압축공기 압력은 5bar이며 매 야금작업시간의 압축공기 소비량은 15 m³입니다.

저희는 컨버터 탭핑 슬래그제거기술과 설비면에서 강력한 기술강점을 갖추고있습니다. 대다수 스틸공장에서 이미 저의 슬래그제거장치를 구입하였으며 이미 개발한 슬래그다트 분배장치가 성공적인 분배율은 98%를 초과했습니다.선도적인 기술지수, 안정적인 성능과 믿음직하고 안전한 작동으로 인해 사용자들로부터 극찬을 받아왔습니다.
