슬래그 제거장치(슬래그 제어용 탭홀 슬라이드 게이트 시스템)

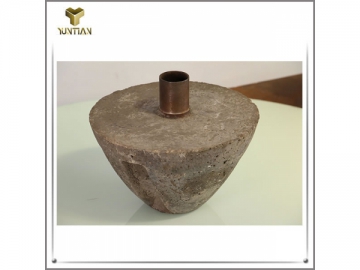

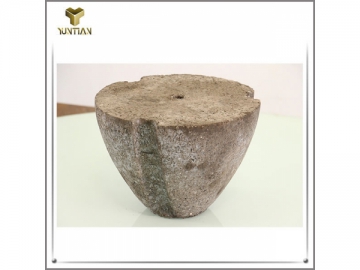

슬래그다트제거장치 기술배경
철강산업의 빠른 발전으로 현재 사용자들의 철제품품질에 대한 요구가 날로 높아지고 있습니다. 따라서 제철기업에서는 고품질, 첨단기술, 고부가가치등 요구를 특징으로 철제품을 생산하여 경쟁우위를 유지하고 있습니다.
알려진바와 같이, 용접철강의 품질을 높이는것은 BOF컨버터 제철에서 해결하기 어려웠던 슬래그잔류를 감소할수 있는 중요한 부분입니다. 저희 슬래그제거장치는 탭핑과정에서 슬래그량을 감소시키기 위해서 특별히 제공된것입니다.
소개
본 슬래그제거시스템은 슬라이드 게이트 시스템으로 BOF컨버터의 탭홀에 설치되어 있습니다. 흐름제어에서 래들 슬라이딩 게이트 시스템의 이론으로 디자인 된것이며, 슬래그컨트롤,유압작동시스템과 슬라이딩 게이트 개폐의 지능적컨트롤을 위한 자동 슬래그탐지 시스템이 포함되어있습니다. 슬래그 컨트롤 시스템의 작동하에 탭핑과정에서 슬래그도 동시에 제거되어 용접철강에 슬래그가 거의 없도록 하였습니다.
슬래그제거시스템의 특성
1.98%이상의 슬래그를 제거할수 있으며 래들의 슬래그두께가 40mm에 지나지 않습니다.(합성슬래그 제외)
2. 안정적이고 믿음직한 슬래그제거시스템의 작동. 안전하고 기술적인 요구에 응하여 사고율은 1%이내로 제어되고 있습니다.
3.슬라이드 게이트 시스템의 클로징속도는 1s에 지나지 않습니다.
4.슬라이드게이트판의 교체시간은 아주 효율적이며 15분/번안에 완성가능합니다.(노즐벽돌과 매니퓰레이터 제외)
5. 정상적인 상황하에 슬라이드 게이트판과 외부슬라이드 게이트의 사용기간은 평균 12번입니다.(액체강의 흐름제어기능 제외)
6. 내부슬라이드 게이트는 탭홀과 동시교체가 가능하며 40번 이상 사용가능하며 분리교체는 24번이상 가능합니다.

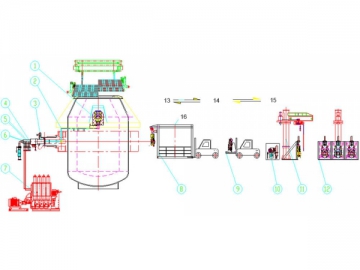

1.슬래그 제거 시스템
2.수송관
3.회로관절
4.냉각용 압축공기관
5.냉각용 입수관 및 배수관
6.고압력오일관
7.온라인 유압파워팩
8.기기교체용 온라인대
9.환적대
10.오프라인 유압파워팩
11.기둥식 지브크레인
12.삼위 디버깅대
13. BOF컨버터
14.환적용 지게차대
15.유지관리와 슬라이딩판 설치구역
16.시스템설치 받침
| 모델 | 단위 | ZHDZ-150B-00 | ZHDZ-300B-00 |
| 총사이즈(A×B×H) | mm | 1470×1200×410 | 1780×1500×430 |
| 슬라이딩판 사이즈(L×W×D) | mm | 600×310×50/75 | 700×350×50/80 |
| 탭홀직경 | mm | 120/150 | 140/180 |
| 오일 실린더 스트로크(L) | mm | 230 | 280 |
| 스프링 수량 | pcs | 14 | 16 |
| 스프링 사이즈 | mm | 61×81×13 | 61×81×13 |
| 슬라이딩판 교체형식 | - | Off-line | Off-line |
| 적용컨버터 | t | 60-150 | 150-300 |
- 1.수냉각 오일실린더
2.오일실린더 방열판
3.오일실린더 받침
4.연결판
5.받침판
6.탭홀테두리

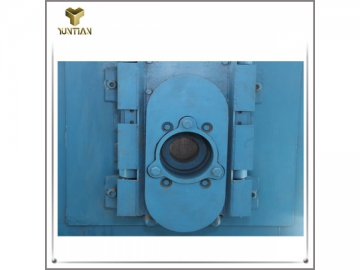

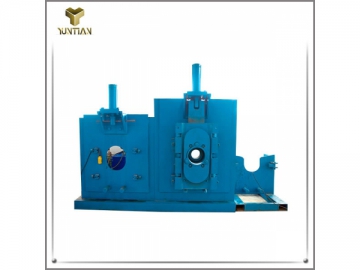

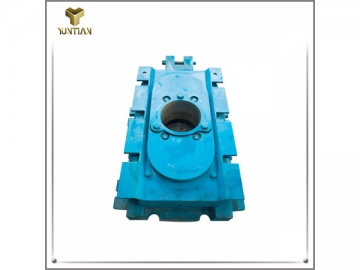

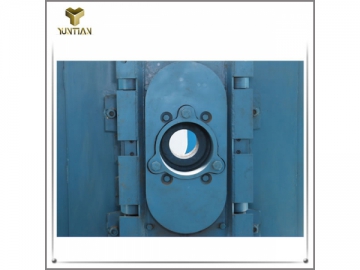

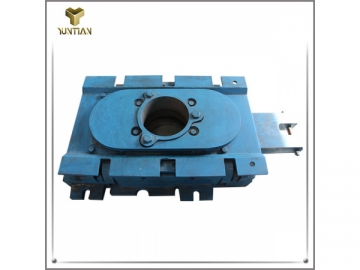

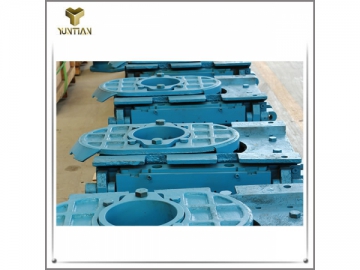

7.슬래그제거장치구조 - 1.외부슬라이드 게이트
2.하부 슬라이딩판
3.상부 슬라이딩판
4.내부 슬라이드 게이트
1.입수 2.오일 주입 3. 일 배출 4.배수
기술적사양| 오일실린더 직경 | 125 |
| 실린더 폴 직경 | 70 |
| 스트로크 | 230-280 |
| 작동압력 | 18Mpa |
| 작업매체 | 사슬모양 에스테르 |
| 수냉각압력 | 0.6Mpa |
| 도장 | 수입 내고온재료 |
정상적인 작동을 위해 온라인 유압파워팩은 두개의 고압 플런저펌프와 예비용펌프가 준비되어야 합니다. 하나의 모터파워는 22kW이며 컨트로패널과 수동레버작동기구로 구성되여있습니다. 유압시스템은 수동컨트롤과 자동컨트롤이 모두 가능합니다.
전자제품컨트롤기기의 제한성을 없애기 위해, 비상시 탭핑슬래그제거 시스템의 유압시스템은 대형드리프트 수동변향밸브와 에너지축압기세트
기술적사양
작업압력: 18Mpa
작업매체 : 사슬모양 에스테르
오일탱크 용량:1 m3
유압 시스템 청결:NAS9
슬래그제거 시스템 보조설비
1.오프라인 유지관리 설비1) 1×BZ2-00기둥식 지브크레인
2) 1×삼위 디버깅받침
3) 1×오프라인 유압파워팩
4) 3×오프라인 오일 실린더
2. 환적대

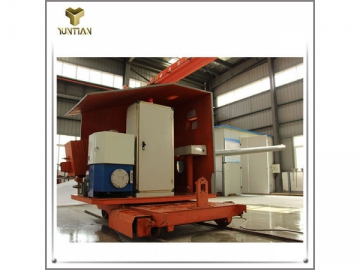

슬라이딩판의 교체가 완성되면, 슬래그제거시스템은 환적대에 올려져 지게차대에 의해 컨버터로 전송됩니다.
3. 교체설치대
저희 슬래그제거시스템은 전자블록을 통해 교체대에 들어올려져 탭홀로 바로 전송된 후 15분내에 탭홀에 설치됩니다.
1.슬래그제거시스템설치대
2.작업플랫폼
| No. | 아이템 | 적용 | S규격 | 노트 |
| 1 | 냉각수 | 냉각수 오일실린더를 위해 냉각 | 10m3/h | - |
| 온라인 유압파워팩을 위해 냉각 | 6m3/h | - | ||
| 2 | 압축공기 | 스프링냉각 | 60m3/h | 0.6-0.8Mpa |
| 공기임팩트 렌치 | 60m3/h | |||
| 3 | AC | 온라인 유압파워팩 | 22kW×3 | AC380V |
| 오프라인 유압파워팩 | 7.5kW | |||
| 지브크레인 | 5.5kW | |||
| 컨버터 앞부분의 교체대 | 10kW |
