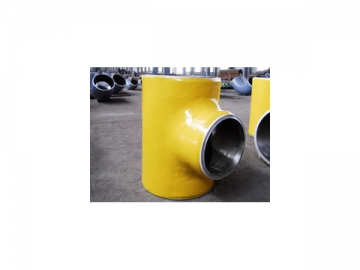

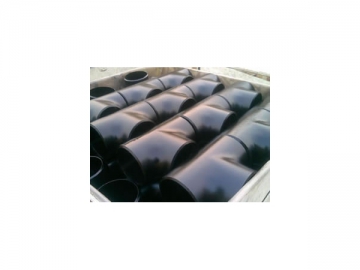

파이프 티이(Tee)
- 이경 티(Reducing Tee)
- 스트레이트 티(Straight Tee)
- 이경 티(Reducing Tee)
파이프 티이(Tee)
치수| 제조범위 | ||
| 이음매 없는 티이(Tee) | 이음매 있는 티이(Tee) | |
| 바깥 지름 | 1/2"-32" DN15-DN800 | 6"-120" DN150-DN3000 |
| 벽두께 | 4mm～200mm | |
| 제품타입 | 스트레이트 티(Straight Tee), 이경 티(T) | |
T형관 이음쇠 상세설명
흔히 보는 스트레이트 티(Straight Tee)는 용접을 통해 제조된것으로 압력관 부속품의 생산요구에 부합되지 않습니다. Ahad스트레이트 티(OD 1/2"～72")는 일체형으로 되었으며 또한 생산과정에서 첨단 기술과 설비를 채용하여 품질의 향상과 가공시간을 단축하는 동시에 비용을 절감시켰습니다 (용접 조인트 없음) .
티이(Tee)는 산업용 관이음의 하나로서 흐르는 유체를 도중에서 분리하거나 합칠때 쓰입니다. 우리는 지름의 크기가 서로 다른 관의 연결에 사용하는T형 관 이음쇠인 이경 티(T), 지름의 크기가 서로 같은 관의 접속에 사용하는T형 관이음쇠인 스트레이트 티(Straight Tee)를 공급하고 있습니다. 재질의 종류에 따라 우리의 제품은 탄소강 티, 스테인리스 티, 합금강 티, 고강도강 티 (라인 파이프 티), 저온강 티 등으로 분류 될수 있습니다. 우수한 품질과 저렴한 가격에 의존하는 우리의 제품은 이탈리아, 독일, 스페인, 프랑스, 러시아, 미국, 브라질,이란, 인도 및 다른 국가에서 매우 인기가 있습니다.
벽두께
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
최대 벽두께: 200mm
재질
카본강: ASTM/ASME A234 WPB-WPC
합금강: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스테인레스강: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온강: ASTM/ASME A402 WPL 3-WPL 6
고성능강l: ASTM/ASME A860 WPHY 42-46-52-60-65-70
표준규격
ASME B16.9-2012, ASME B16.25-2012, ASME B36.10M-2004, ASME B36.19M-2004
MSS SP-75-2008, MSS SP-43-2013
EN 10253-1-1999, EN 10253-2-2007, EN 10253-3-2008, EN 10253-4-2008
DIN 2615-1-1992, DIN 2615-2-1992
CSA Z245.11-13-2013
BS 1640-1-1962, BS 1640-2-1962, BS 1640-3-1968, BS 1640-4-1968, BS 1965-1-1963
GOST 17376-2001
AFNOR NF A 49-289-1990, AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4-2009
ISO 3419-1981, ISO 5251-1981
GB/T 12459-2005, GB/T 13401-2005, GB/T 10752-2005
SH/T 3408-2012
SY/T 0609-2006, SY/T 0518-2002, SY/T 0510-2010
DL/T 695-2014, DL 473-1992, GD 2000, GD 87-1101
생산 과정
스퀴징(squeezing),프레싱(pressing),단조(forging),기계가공(machining )등 냉가공/ 열가공.
적용범위
티(Tee)관 이음쇠의 적용범위는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 관이음의 하나입니다.
