디스펜싱 로봇/ 제트 디스펜서 핵심부품

문의 양식

회사정보: http://groundanchorcn.kr/2-3-rx-temporary-strand-anchor.html

Mingseal은 압전기 제트 밸브, 압전기 제트 컨트롤러, 온도 조절기, 히터 등을 포함한 구매자를 위한 로봇식 분사기의 핵심 부품을 제공한다.

적용 가능한 제품 및 프로세스

웨이퍼 레벨 포장
고급 카메라 모듈(CCM)
플립 칩(FC)의 주입 프로세스 진행 중
고밀도 PCB(인쇄 회로 기판)의 주입 프로세스
볼 그리드 어레이 (BGA) 및 칩 스케일 패키지 (CSP)의 언더필
패키지(POP)상의 패키지에 대한 채우기 프로세스 진행 중
마이크로 스피커 및 마이크로 리시버
음성 코일 모터 및 진동 모터
코너 및 모서리 연결
댐 및 채우기 공정
SMT접착제 디스펜싱
전도성 에폭시 수지

표준 구성

PJ-100-U러너
8N-100압전기 제트 밸브
BC-100압전기 제트 컨트롤러

광학 구성

PJ-100-Y채널이있는 혐기성 접착제
PJ-100-R채널이있는 핫멜트 접착제
3D-310히터
4-320배럴 컨트롤러
HC-570A온도 컨트롤러
HC-570B온도 컨트롤러

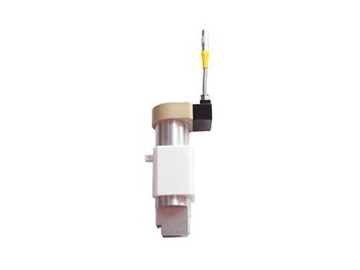

압전기 제트 밸브

압전 제트 밸브는 마이크로 제트 디스펜싱 기술을 사용하여 고급 반도체 제조, 모바일 전자 장비 포장 및 기타 비접촉 디스펜싱 분야에서 사용할 수 있다. 제트 밸브는 땜납 페이스트, 실버 페이스트, 핫 용해 접착제, 혐기성 접착제, 레드 접착제, UV접착제 및 하이드로 겔과 자동라인 등 같은 다양한 유형 제트에도 어울린다.고속 연속적인 롱 라인 생산을 달성하여 게다가 사용 비용도 절감한다.

특징

특수 구조 및 제어 디자인이 특징이다. 최소 도트 직경은 0.2mm이다. 디스펜싱 프로세스는 0.1mm의 좁은 슬롯에서 수행한다.
최소 샷 볼륨이 0.5mm미만이다.
파라미터 조정은 쉽고 편리하며 정량화가 가능하며 다양한 용도로 적용된다.
다양한 종류의 디스펜싱 시스템에 적합하다.
모듈식 디자인을 채택한다. 사용자는 혐기성 접착제와 고온 용융 접착제와 같은 특수 접착제 디스펜싱를 달성하기 위해 해당 모듈을 교체하거나 추가하기만 하면 된다.
사용자 소모품 및 사용 비용을 효율적으로 절감할 수 있다.

명세서

모델	PJV-100 PJV 압전 제트 밸브
공급 압력 범위 (Bar)	0.1 ~ 8
디스펜싱 재료의 점도 (mpas)	중간 또는 높은 점도, 최대 200 000
최대 제트 주파수 (Hz)	1000
내 부식성	모든 수분, 유기 용제, 약산 및 약 염기
무게. (지)	240
치수 L * W * H (mm)	100×40×12
작업 온도 범위 (° C)	10～50

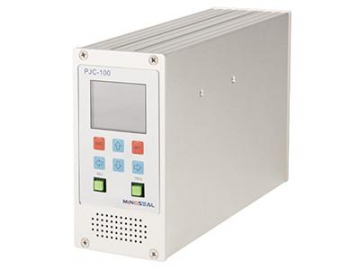

압전기 제트 컨트롤러

모델	PJC-100압전 제트 컨트롤러
맥박 파라미터와 정확도 (mm)	0.01ms~1000.00
정확도 (밀리 초)	0.01
분배 빈도	1~1000HZ
파라미터 및 설정 표시	TFT 컬러 스크린
파라미터 메모리	10
예약 된 포트	2-way 직렬 통신 인터페이스 및 8-way I / O
무게. (g)	1500
치수 L * W * H (mm)	280×92×185
AC 전류 입력	100~240V AC

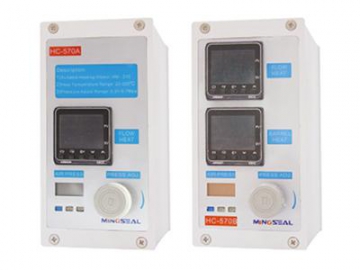

온도 컨트롤러

모델	HC-570A/HC-570B 온도 컨트롤러
온도 제어 정확도 (° C)	±2
온도 가열 범위 (° C)	보통 온도 ~200
무게. (g)	500
치수 L * W * H (mm)	140×92×185
AC 전류 입력	220V±20% AC

기타 구성

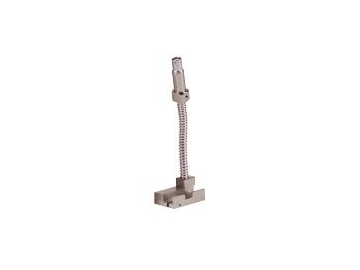

히트
아렐 히터
