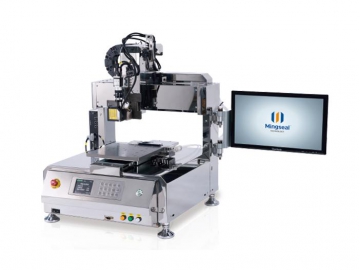

벤치 탑 비전 가이드 3 축 디스펜싱 로봇
문의 양식
벤치 톱 비전 가이드 3축 디스펜싱 로봇은 고정밀 디스펜싱 로봇 및 제트 디스펜서로 이 산업에서 성능, 사용성, 신뢰성 및 기타 측면에 업계 최고급이다.. 생산 효율과 품질 프로세스에 대한 고객의 모든 수요를 만족시킨다.
- CCM
- VCM
- 평면 모터
- 선형 모터
- 지문 식별
- FPC플렉시블 인쇄 회로
- 집적 회로
- 통합 회로 충전 중
- 마이크로 전기 기계 시스템
- 유기 발광 다이오드, OLED
특징
1. 고성능
이 장비는 서보 모터 및 랩 리딩 나사 모듈을 사용하여 시스템의 높은 정확도, 고속, 고효율 및 높은 일관성을 보장한다.
플랫폼의 반복적인 위치 결정 정확도는 0.01mm에 이른다. 플랫폼은 독립적인 코어 공압 컨트롤러 또는 디스펜싱 밸브가 장착되어 유체의 고도로 정확하고 안정적인 방전 및 궤도의 정밀한 제어를 달성한다.
비접촉 모드는 0.25mm접착제 라인 폭 또는 도트 직경의 안정성을 달성할 수 있다.
2. 지능형 디자인
지능형 식별, 레이저 고도계, 자동 니이들 보정, 온라인 UV노광, 액체 레벨 감지 등 다양한 지능형 모듈이 가능하다.
3. 특수 기능
특별 디스펜싱 프로세스 모듈이 있다. 공기 분사와 공기 흡입은 두방법으로 글루 밸브를 자동으로 청소하여, 접착제의 걸림을 효과적으로 방지한다.
| 모델 | VS-300 | |
| 구조 | 직사각형 좌표 유형 | |
| 축 번호 | 3 | |
| 최대 가속도 X / Y / Z (g) | 1g/1g/0.5 | |
| 동작 범위 X / Y / Z (mm) | 300/300/100 | |
| 속도 범위 (m / s) | X/Y | 1000 |
| Z | 500 | |
| 재배치 정확도 (mm) | X/Y/Z | ±0.025 |
| 해상도 (mm) | X | 0.004 |
| Y | ||
| Z | ||
| 적재 간판 하중 (kg) | 10 | |
| Z 축 하중 (kg) | 5 | |
| 전력 (W) | 450 | |
| 운전 유형 | AC servo | |
| 변속기 유형 | 리드 스크류 | |
| 프로그래밍 유형 | PC 개발 기반 | |
| 카메라 픽셀 | 1.3M 픽셀 | |
| 광원 | LED (블루 또는 레드) | |
| 무게 (kg) | 76 | |
| 치수 (L * W * H) | 576 × 514 × 626 | |
| 입력 전압 | 220V AC 50Hz | |
| 업무 환경 | 온도 0-40 ℃, 습도 20-90 % (결로가 없을 것) | |
- 3축 플랫폼
- 레드 및 블루 시각 모듈
- 디스펜싱 프로세스 모듈
- 레이저 높이 센서
- 높이 보정 모듈
- 온라인 UV경화 모듈
- 공압 제트 밸브(공통 구성, 용융 접착제 구성 HM, 혐기성 접착제 구성 AA)
- 압전 제트 밸브(공통 구성, 용융 접착제 구성 HM, 혐기성 구성 AA)
- 공압 안정화 모듈
- 공압 알람 모듈
- 액체 수준 측정
