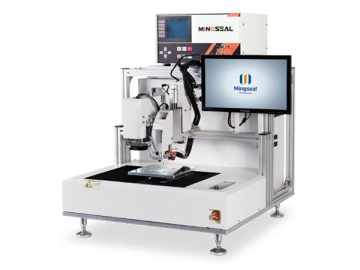

고정밀 3 축 마이크로 스폿 용접 로봇

문의 양식

회사정보: http://laser-machines.kr/4-3-robotic-laser-welding-machine.html

고정밀 3축 마이크로 스폿 용접 로봇은 시각적 마이크로 스폿 용접 로봇으로, 단일 프로세스로 도장 제거 및 용접을 마치는 데 사용된다. 폐쇄 루프 방식의 전원 공급 장치, 마이크로 압력 헤드, CCD지능형 모션 플랫폼, 새로운 용접 기술 및 기타 측면이 모두 용접된 와이어의 생산 효율성 및 공예 품질에 대한 사용자 요구 사항을 충족한다.

기계는 다음 제품의 생산 또는 프로세스에 사용된다:

마이크로 모터
VCM모터 에나멜 와이어 용접
VCM모터 위치 고정 핀
마이크로 스피커 수신기 스폿 용접

특징

마이크로 압력 컨트롤 헤드는 최소 40g의 고정밀 용접을 수행하며, 전체적으로 높은 지능도를 자랑한다. 육안 식별을 수행하고 피드백 압력, 에너지 실시간 모니터링, 에너지 비정상 알람및 자동 용접 팁 그라인딩을 수행한다.

코어 용접 시스템에는 높은 정밀도를 달성하기 위한 지능형 플랫폼이 장착되어 있다.

명세서

모델	DW-200S
축 번호	3
전력(W)	900
모션 범위 X8Y0Z(mm)	300/200/20
속도 범위 X2Y/Y4Z(mm/s)	500/500/100
위치 정확도(mm)	±0.01
해상도 X8Y0Z(mm)	0.004/0.004/0.002
하중(kg)	3
무게(kg)	100
치수(LWH)(mm)	740×700×880

용접 매질 요구사항

내용	항목	요구 사항
용접 패드	재료	구리, 주석 등
	모양	패드의 모양과 경계는 명확하고 규칙적이어야 함
	사이즈	최소 기본 크기 ≥ 와이어 직경 8 배.
	표면 품질	표면은 평평하고 깨끗해야 함
와이어	모양	에나멜 와이어 또는 노출 된 구리 와이어
와이어	사이즈	직경 Φ0.02mm ~ Φ0.1mm

표준 구성

DW-200S고정밀 마이크로 스폿 용접
표준 전원 공급 장치
표준 헤드

광학 도장

정밀 트랜지스터 전원 공급
인버터 전원 공급
정밀 마이크로 압력 헤드
