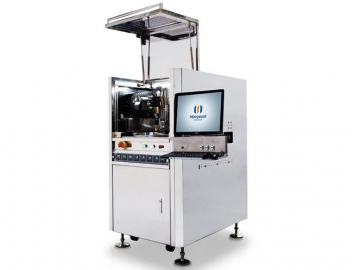

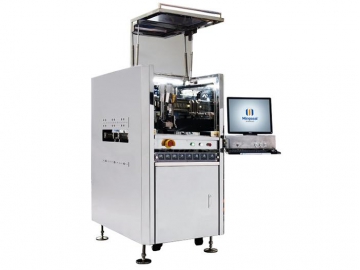

4 축 비전가이드 디스펜싱 로봇

문의 양식

회사정보: http://lasercut-group.kr/5-7-wtr-a-manipulator-laser-welding-machine.html

4축 비전 가이드 디스펜싱 로봇은 반도체 패키징과 SMT의 최신 기술 요구 사항을 기반으로 하는 고속의 고 정밀 완전 자동 온라인 제트 디스펜싱 시스템이다. 로봇은 보다 안정적인 대리석 프레임 구조, 보다 효율적인 모터 구동, 피에 조 디스펜싱 밸브 및 방진 디자인을 사용한다. 디스펜싱 프로세스와 업계 시스템의 안정성에 대한 갈수록 엄격해 지는 요구 사항을 충족한다.이는 주로 언더필, 오버 필 및 에지 본드의 웨이퍼 / 칩 1 차 패키징, 언더필, 캡슐, 오버 필 및 기타 프로세스의 SMT 2 차 레벨 패키징에 사용된다.

기계는 다음 제품의 생산 또는 프로세스에 사용된다:

FPC/PCB
칩1차 포장으로 충전 부족, 과다 충전, 가장자리 결합 및 기타 프로세스
채워지지 않은 상태, 포함, 과다 채움 및 기타 프로세스의 SMT 2단계 포장
MEMS마이크
MEMS표시부
CCM
지문 식별

특징
이 시스템은 다양한 프로세스 구성 요소를 통합한다
바닥 난방, 자동 계량, 자동 청소, 레이저 고도계, 온라인 UV노출, 플라즈마 에어 건 및 기타 기능 모듈 조합을 선택할 수 있다.

적절성
반도체 패키징과 SMT산업의 특성에 따라 이전 프로세스의 예열 및 재료 테스트와 단열을 위한 기계를 갖출 수 있다. 다음 재료에 대한 작동 품질 테스트를 실시한다. 그것은 또한 지능 수준을 더욱 향상시키고, 생산량과 시스템의 안정성을 향상시킨다.

명세서

모델	GS-600
구조	바닥 유형, 인라인(대리석 프레임+이동식 지지대)
축 번호	3축
분배 영역 (W * D)	350×470mm
동작 범위 X / Y / Z (mm)	400/600/30
최대 속도 X / Y / Z (mm / s)	1000/1000/500
RP 정확성	±0.01mm
최대 가속도 X / Y / Z (g)	1.2/1.2/0.5
변속기 유형	선형 모터+격자
Z 축 하중 (kg)	5
컨베이어 벨트 하중 (kg)	3
최대 기판 폭 (mm)	10
컨베이어 레일 높이 범위 (mm)	890~965
컨베이어 레일	6mm플랫 벨트, 표준 가장자리 간극 3mm
레일 너비 범위	55mm~515mm
컨베이어 속도	300mm/s
프로그래밍 유형	PC 개발자
카메라 픽셀 (M)	130
무게 (kg)	800
치수 (L * W * H) (mm)	770×1250×1900
입력 전압	220V AC 50Hz
업무 환경	온도 0-40℃, 습도 20-90%(응결 없음)

표준 장비

GS-600캐비닛 3축 모션 플랫폼
시각적 식별 시스템
청소/보정 모듈
레이저 높이 측정 모듈
방음 알람 모듈
공압 안정화 모듈
낮은 액체 수준의 검출
모노 레일 변속기 모듈

광학 장비

압전 제트 모듈
공압 제트 모듈
무게 측정 모듈
선로 난방 모듈
공구 흡착 모듈
더블 트랙
자동 로딩/언로딩 모듈
