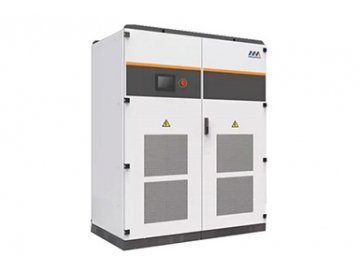

MAG-T 전력 변환 시스템(변압기 포함)

문의 양식

회사정보: http://solars-inverter.kr/3-1-power-conversion-system.html

특징

대부분의 배터리와 호환 가능
넓은 배터리 전압 범위
온그리드 충전/배출 및 오프그리드 독립적 반전 지원
조정 가능한 반응 전력 및 활성 전력
블랙 스타트가 특징
여러 인버터를 병렬로 지원
유연한 통신 모드, 실시간 BMS 지침 수신
작은 크기로 설치, 작동 및 유지보수가 용이함
최대 98.7까지의 효율성%
낮은 전력 소비량을 가진 팬은 지능형 온도 제어 시스템과 함께 작동함
고성능 DSP를 사용하여 변환 시스템이 안정적이고 효율적으로 작동하는지 확인
당사의 특허 소프트웨어에 의해 제어되는 탐지 알고리즘은 변환 시스템 결함을 제때 발견하여 시스템 작동 상태를 쉽게 표시할 수 있도록 보장합니다.
AC/DC 이중 전원 공급 장치 백업은 제어 시스템에 지속적으로 전원을 공급합니다.

응용 프로그램 예제

산업 및 상업
마이크로 그리드 시스템
태양열 저장장치
전기 방전
에켈론 활용률

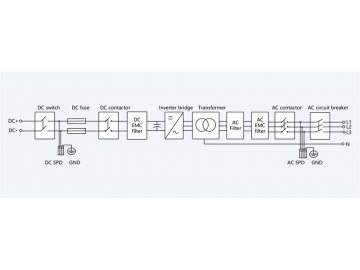

어떻게 작동하나요?

기술적 매개변수

데이터시트	MEGA0030T	MEGA0050T	MEGA0100T	MEGA0150T	MEGA0250T	MEGA0500T
DC(배터리)
전압 범위	200V-850V	200V-850V	200V-850V	420V-850V	420V-850V	500V-850V
최대 전류	172A	285A	566A	404A	673A	1128A
AC(온그리드)
최대 출력 전력	33kVA	55kVA	110kVA	165kVA	275kVA	550kVA
정격전력	30KW	50KW	100KW	150KW	250KW	500KW
정격 전압	400V	400V	400V	400V	400V	400V
전압 범위	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V
정격 전류	44A	72A	144A	217	361A	722A
최대 출력 전류	48A	80A	160A	240A	400A	800A
정격 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
주파수 범위	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz
THDI	< 3%	< 3%	< 3%	< 3%	< 3%	< 3%
PF	1lagging-1leading	1lagging-1leading	1lagging-1leading	1lagging-1leading	1lagging-1leading	1lagging-1leading
교류 연결	3W N PE	3W N PE	3W N PE	3W N PE	3W N PE	3W N PE
AC(오프그리드)
정격 전압	400V	400V	400V	400V	400V	400V
THDU	＜1%선형＜5%비선형	＜1% 선형＜5% 비선형	＜1% 선형＜5% 비선형	＜1% 선형＜5% 비선형	＜1% 선형＜5% 비선형	＜1% 선형＜5% 비선형
정격 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
과부하 능력	110%-연속	110%-연속	110%-연속	110%-연속	110%-연속	110%-연속
일반 정보
최대효율	96.00%	96.5%	97.1%	97.20%	97.3%	97.5%
보호도	IP21	IP21	IP21	IP21	IP21	IP21
소음 방출	< 65dB	< 65dB	< 65dB	< 65dB	< 65dB	< 65dB
작동 온도	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃
냉각	강제 공기	강제 공기	강제 공기	강제 공기	강제 공기	강제 공기
상대 습도	0-95%무절제의	0-95% 무절제의	0-95%무절제의	0-95%무절제의	0-95%무절제의	0-95%무절제의
최대고도	5000m(출력 내림 ＞ 3000m)	5000m(출력 내림＞ 3000m)	5000m(출력 내림＞ 3000m)	5000m(출력 내림＞ 3000m)	5000m(출력 내림＞ 3000m)	5000m(출력 내림＞ 3000m)
치수(W×D×H)	800×800×2050mm	800×800×2050mm	800×800×2050mm	800×800×2050mm	1200×800×2050mm	1600×1050×2050mm
무게	300kg	450kg	860kg	1000kg	1350kg	2770kg
트랜스포머	yes	yes	yes	yes	yes	yes
자기 소비	< 10W	< 10W	< 10W	< 10W	< 10W	< 10W
On/Off 그리드 전송	수동(기본값)자동(옵션)	수동(기본값)자동(옵션)	수동(기본값)자동(옵션)	수동(기본값)자동(옵션)	수동(기본값)자동(옵션)	수동(기본값)자동(옵션)
커뮤니케이션
디스플레이	터치 스크린	터치 스크린	터치 스크린	터치 스크린	터치 스크린	터치 스크린
BMS인터페이스	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
장치 인터페이스	RS485, TCP/IP	RS485, TCP/IP	RS485, TCP/IP	RS485，TCP/IP	RS485，TCP/IP	RS485，TCP/IP
열기/닫기 아이콘 증명서	CE, TUV	CE, TUV	CE, TUV	CE, TUV	CE, TUV	CE, TUV
