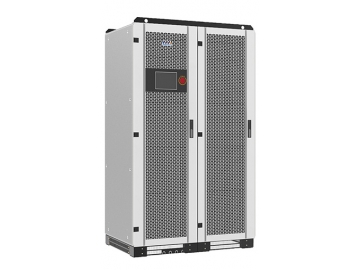

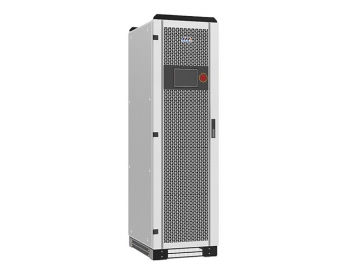

PMAE 시리즈 모듈식 전력 변환 시스템
문의 양식
특징
- 간편한 확장 및 유지보수를 위한 모듈식 설계
- 새로운 IGBT 모듈이 포함된 3단계 토폴로지를 통해 높은 효율성으로 전환
- 독립적인 덕트 설계로 우수한 열 소산 보장
- 다중 배터리 입력을 지원하여 배터리 수명 개선
- 고주파 스위치, 저전류 리플 및 고전압 품질
- 전력 변환 시스템을 병렬로 연결하여 최대 MW 수준까지 용량을 확장할 수 있음
- 고객 투자 비용 절감을 위한 내장 EMS 기능
응용 프로그램 예제
- 그리드 에너지 저장
- 발전
측면 에너지 저장 - 산업
상업상의
응용 - 마이크로 그리드 시스템
- 태양열-저장-EV 충전
- 에켈론 활용률
기술적 매개변수
| 모델 | PMAE0050 | PMAE0100 | PMAE0150 | PMAE0200 | PMAE0250 | PMAE0300 | PMAE0500 |
| DC(배터리) | |||||||
| 전압 범위 | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC |
| 최대 전류 | 92A | 184A | 275A | 367A | 459A | 550A | 917A |
| 배터리 문자열 | 1 | 2 | 3 | 4 | 5 | 6 | 10 |
| 블랙 스타트 | 예 | ||||||
| AC (그리드 연결) | |||||||
| 정격 전력 | 50KW | 100KW | 150KW | 200KW | 250KW | 300KW | 500KW |
| 최대 출력 전력 | 55KVA | 110KVA | 165KVA | 220KVA | 275KVA | 330KVA | 550KVA |
| 정격 전압 | 400V | ||||||
| 전압 범위 | 320V-460V | ||||||
| 정격 주파수 | 50/60Hz | ||||||
| 주파수 범위 | 45-55/55-65Hz | ||||||
| 정격 전류 | 73A | 145A | 217A | 289A | 361A | 434A | 722A |
| 최대 전류 | 80A | 159A | 239A | 318A | 397A | 477A | 794A |
| THDi | ＜3% | ||||||
| PF | -1~ 1 | ||||||
| 오버로드 기능 | 110% 길이 오버로드 | ||||||
| 오브 그리드 | |||||||
| 정격 전압 | 400V | ||||||
| 전압 규정 | ＜1% | ||||||
| 정격 전류 | 73A | 145A | 217A | 289A | 361A | 434A | 722A |
| 최대 전류 | 80A | 159A | 239A | 318A | 397A | 477A | 794A |
| 정격 주파수 | 50/60Hz | ||||||
| THDU | THDu ≤1%（비선형 부하） ≤3%（비선형 하중） | ||||||
| 일반 정보 | |||||||
| 최대 효율성 | 98.50% | ||||||
| 트랜스포머 | No | ||||||
| AC연결 | 3W N PE | ||||||
| 냉각 | 강제 공기 | ||||||
| 소음 배출 | 70dB | ||||||
| 운전온도 | -35~55℃ | ||||||
| 보호 등급 | IP20 | ||||||
| 최대 고도 | 5000m (3000m 이상 감소) | ||||||
| 상대 습도 | 0-95% 비응축 | ||||||
| 치수(W/D/H) | 600x700x1200mm | 600x700x2050mm | 1200x700x2050mm | ||||
| 중량 | 123kg | 150kg | 177kg | 320kg | 350kg | 480kg | 750kg |
| 커뮤니케이션 | |||||||
| 표시 | 터치 스크린 | ||||||
| BMS인터페이스 | RS485/CAN | ||||||
| 로컬 통신 | RS485, TCP/IP, CAN | ||||||
| 증명서 | |||||||
| 표준 | CQC, CGC, TUV | ||||||
