압력센서 탑재 정밀 용접 헤드 어셈블리

문의 양식

회사정보: http://factorymaskmachine.kr/1-17-head-straps-welding-machine.html

고정밀 마이크로 압력 용접 헤드는 에나멜 와이어 용접, 얇은 금속판 용접, 플라스틱 핀 열 리벳 및 기타 정밀 전자 산업용 프로세스를 위해 특별히 디자인 되었다.스폿 용접 헤드는 용접 압력을 정확히 제어하며 트랜지스터 전원 공급 장치와 결합하여 사용된다. 이는 고품질 용접, 얇은 코팅, 저온 저항 및 FPC기질에 어울린다.

기계는 다음 제품의 생산 또는 공정에 사용됩니다.

마이크로 스피커
마이크로 수신기
무선 충전
근거리 무선 통신
플랫/선형 진동 모터
VCM

특징

마이크로 압력 제어, 최소 압력 최대 40g
정확한 조정, 최소 설정 1g
압력 안정성
FS까지의 정확도를 제어하여 제품 일관성을 효과적으로 개선

광학 구성
압력 피드백 실시간 모니터링 장치

모니터링 장치

명세서

모델		MF-280R	MF-280R (S)
압력 실시간 모니터링		아니요	예
파라미터 제어	압력 범위 (g)	40-1000
	제어 정확도 (g)	40-300 (±6) 300-1000 (±2%FS (빈도 표준))
	최소 설정 데이터 (g)	1
	압력 설정	키보드 + LCD디스플레이
용접 헤드 어셈블리 파라미터	모션 제어 유형	스테퍼 모터
	용접 팁 이동 거리 Max (mm)	10
	트리거 모드	광전 스위치
	무게 (kg)	2.1	2.3
	치수 (L * W * H) (mm)	200 × 80 × 135 (용접 팁 홀더 없음) 200 × 80 × 215 (용접 팁 홀더 포함)

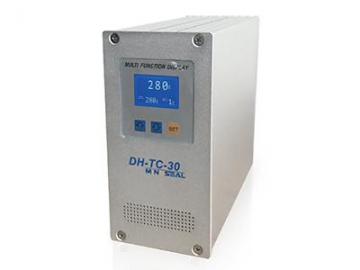

MF-280R

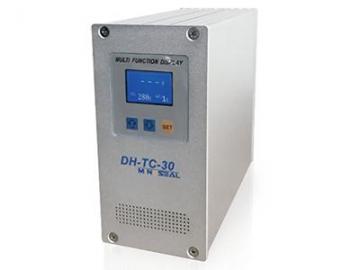

MF-280R (S)
