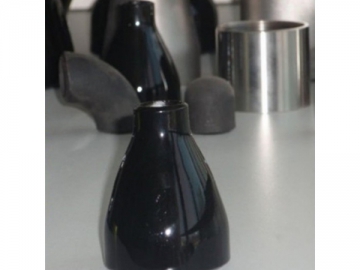

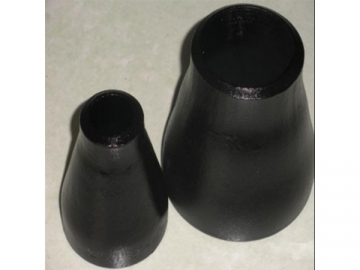

파이프 레듀샤
파이프 레듀샤는 관이음쇠의 한 종류입니다. 이는 주요하게 직경이 다른 두 파이프를 연결하는데 사용됩니다. N-STEEL 파이프 레듀샤는 동심 레듀샤와 편심 레듀샤 이 두가지 종류로 나뉠 수 있습니다. 전자는 후자가 수평 파이프 일때 수직 파이프를 접합하기 위해 사용됩니다.
이러한 스틸 파이프 피팅은 다른 분야에 적합합니다. 특히, 이는 유체의 유량이 변경 될 필요가 있는 경우에 적합한 역할을 수행 할 수 있습니다. 또한, 파이프 레듀샤는 펌프 입구의 캐비테이션 방지에 적합합니다.
크기
원활한 스트레이트 크로스: 1/2"~32"DN15~DN800
용접 스트레이트 크로스: 6"~60" DN150~DN1500
벽 두께
SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, SCH5s, SCH20s, SCH40s, SCH80s
최대 벽 두께: 200mm
사용가능한 재료
탄소 스틸: ASTM/ASME A234 WPB-WPC
합금 스틸: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스테인리스 스틸: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온 스틸: ASTM/ASME A402 WPL 3-WPL 6
고성능 스틸: ASTM/ASME A860 WPHY 42-46-52-60-65-70
표준
ASME B16.9-2007, ASME B16.25-2007
MSS SP 75-2008, MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999, EN10253-2-2007, EN10253-3-2008, EN10253-4-2008
DIN2615-1-1992, DIN2615-2-1992
BS1640-1-1962, BS1640-2-1962, BS1640-3-1968, BS1640-4-1968, BS1965-1-1963
GOST17376-2001
AFNOR NF A 49-289-1990, AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4-2009
ISO3419-1981, ISO5251-1981
JIS B2311-2009, JIS B2312-2009, JIS B2313-2009
산업 공정
벤딩, 압착, 단조, 압박, 기계 가공 등
파이프 레듀샤의 규격
| | 생산 범위 | |
| 심리스 레듀샤 | 용접 레듀샤 | |
| 외경 | 1/2"-32" | 6"-60" |
| 벽 두께 | 4mm-200mm | |
| 제품 종류 | 동심 레듀샤, 편심 레듀샤 | |
