FCCD 평면 절단/파이브 절단 복합기

문의 양식

회사정보: http://lasercutterscn.kr/tube-and-sheet-laser-cutting-system.html

상세 설명

FCCD평면 절단/파이브 절단 복합기는 다기능적 장비로 금속 판재 절단도 가능하고,각 잡힌 관재,원형 관재,직사각형 관재 및 각종 형태의 관재를 모두 절단할수 있다.평면 절단과 파이브 절단 두가지 기능을 통합하였기에 설비 원가와 부지 공간을 절감할수 있다. 저희가 제공한 750W-12000W의 모든 모델의 평면 절단/파이브 절단 복합기는 고객의 다양한 수요를 만족시킬수 있다.

추천 업종

전력 전기
자동차 제조
전기 설비
상업용 주방설비와 용구
광고 표지판
판금 제작
중장비 정밀 부품
금속 제작

적용 재료

스테인리스강
탄소강
아연도금판
전해판
황동판
알루미늄판
망간간
각종 합금판
희소 금속판

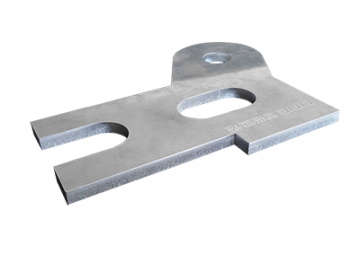

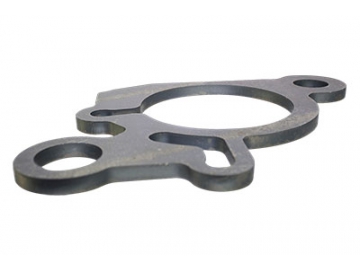

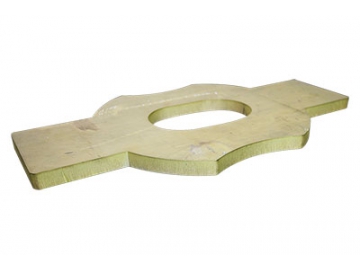

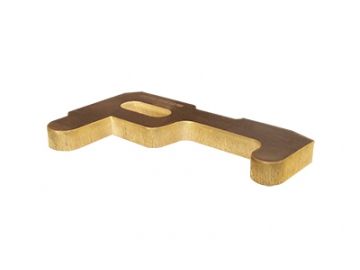

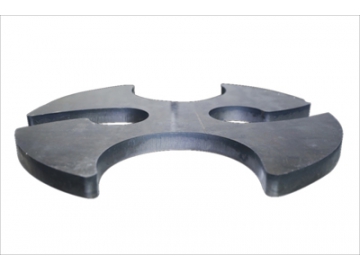

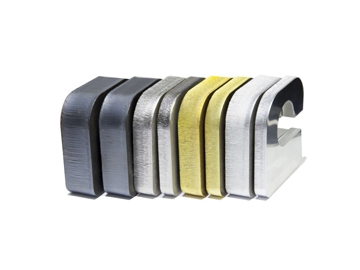

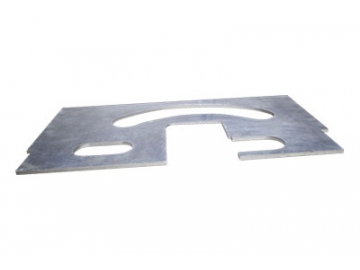

레이저 커팅 사진

6mm 알루미늄판
25mm 알루미늄판
18mm 탄소강판
25mm 탄소강판
21mm 황동판
25mm 황동판

비고: 금속 파이프를 절단할 경우<파이프 절단 >기능을 선택하십시오.해당 기능은 모든 레이저 커팅기 모델에서 선택할수 있다.

파라미터

출력	1000W	1500W	2000W
최대 전력소모	13kW	15kW	18kW
커팅범위	1500×3000mm²,1500×4000mm²
구조	단일 작업대 오픈형 구조/교환대가 있는 밀폐형 구조（선택 가능）
사용면적(1500×3000mm²커팅범위 의 경우)	4700×5000mm²，맞춤제작 가능
전력 수요	380V,50Hz/60Hz,60A
중복위치 정밀도	±0.02mm
커팅속도	재료 및 두께에 따라 다름

레이저 발생기：

최대 커팅 두께

재료	1000W	1500W	2000W
스테인리스강	6mm	8mm	10mm
탄소강	12mm	16mm	16mm
황동	4mm	5mm	8mm
아연도금판	3mm	3mm	4mm
알루미늄	4mm	6mm	8mm

파이버 레이저 커팅 시스템 구성

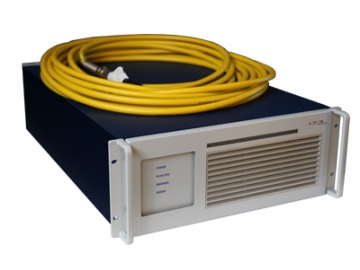

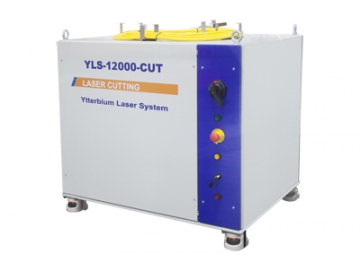

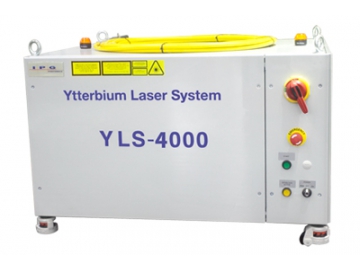

레이저 발생기

IPG브랜드는 최대의 파이버 레이저기 제조업체이다.해당 브랜드가 제공한 레이저기는 전광전환 효율이 30%에 달하며 반도체 펌프 풀원의 사용수명이 10만시간에 달한다.

저희는 절단 출력 및 고객의 수요에 따라 평면 절단/파이브 절단 복합기에 필요한 레이저 발생기를 배치한다.
- 1000W파이버 레이저
- 4000W파이버 레이저
- 12000W파이버 레이저

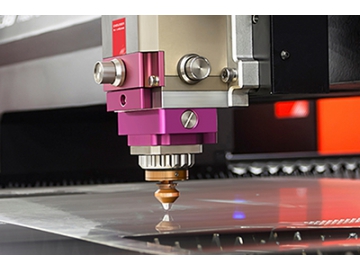

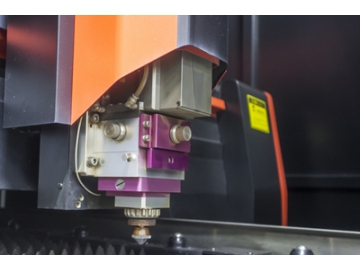

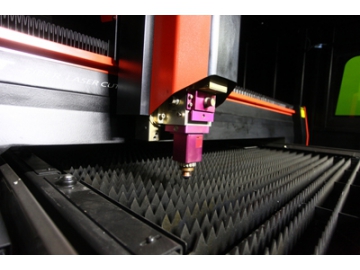

커팅헤드

커팅헤드는 레이저 출력 장치로 노즐,초점 렌즈와 포커스 트래킹 시스템으로 구성되었다.이는 설정한 커팅 궤적에 따라 복잡한 패턴의 커팅을 원활하게 수행할수 있다.

저희는 재료 종류와 두께에 따라 해당되는 레이저 커팅헤드를 사용한다.비교적 두꺼운 금속판재 절단에는 고출력의 지원도 필요하지만 레이저헤드도 초점이 긴 광학 렌즈 구조를 사용하여야만 에너지가 충분히 높은 빔을 보증할수 있다.얇은 금속 판재 절단에는 레이저 헤드가 쇼트 렌즈를 적용하면 임무를 완성할수 있다.

저희의 레이저 헤드는 자동 초점 맞추기 기능이 갖추어 이는 다양한 두께의 판재 절단에 초점 미러를 교체할 필요가 없다.
- 750W파이버 레이저
- 3000W파이버 레이저
- 8000W파이버 레이저

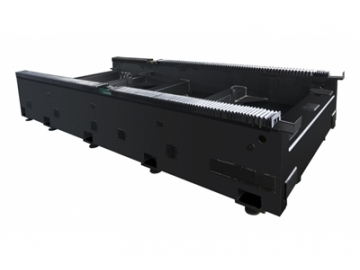

선반

작업대의 정밀도가 매우 높으면 절단의 정확도도 함께 높아진다.따라서 작업대의 정확도는 레이저 발생기를 측정하는데 있어 매우 중요한 요소이다.강판은 고온 환화처리를 거쳐 용접 및 가공의 응력을 낮추고,선반 진동에 따른 가공 오차를 줄인다.

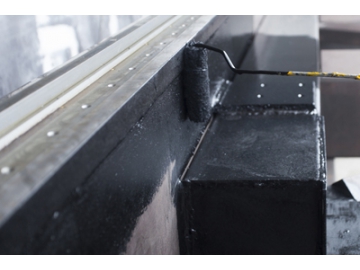

동시에 선반의 표면은 핸드메이드 페인트로 되어 표면의 페인트 칠은 보통의 페인트보다 20년 이상 더 오래 사용할수 있다.
- 고강성선반
- 페인트칠

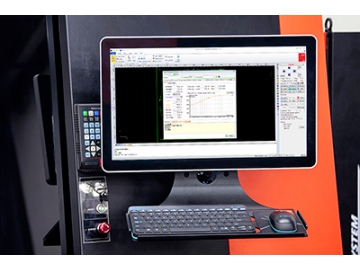

터치스크린

Bystronic（스위스）의 기술과 자체의 풍부한 광학 연구개발 능력을 결합해 스마트화환 터치스크린 제어시스템을 자체 설계하였다.조작이 간단하고 편리하며 세부사항을 통해 작업자의 시간을 절약하고 생산효율성을 향상시킨다

옵션 선택

관재 절단 길이에 대한 고객의 수요가 다르는 점을 고려하여,저희는 평면 절단/파이브 절단 복합기를 설계하였으며 고객이 수요에 따라 선택할수 있다.
해당 장치를 선택하면 최대 3미터의 관재 절단이 가능하다.절단 튜브 장치는 공작기계와 가로보가 연결된 곳에 부착되여,중간에 다른 지지가 없으므로 절단 동작에 따라 단일 가장자리로 관재를 회전시킬수 있다.
착지식 파이프 절단 테이블：최대 6미터의 관재 절단이 가능하다.측면 걸이식 파이프 절단 테이블 보다 자동 지지 가능하고,가이드 레일과 구동 모터가 추가로 장착되어 있으며,가이드 레일은 자동으로 재료를 보내고,모터를 구동하면 커팅 동작과 완전히 동기화 할수 있다.
