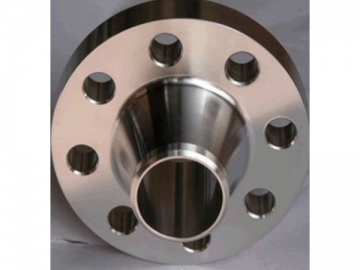

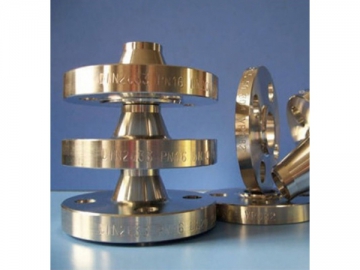

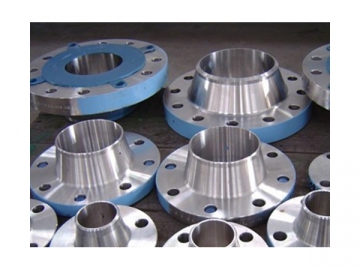

웰드네크 플랜지
N-STEEL는 모든 재료 종류, 규격 및 크기로 된 웰드네크 플랜지를 제공하고 있습니다. 크기의 범위는 3/8"-160" (DN10~DN4000)입니다. 이러한 웰드네크 플랜지는 주로 파이프 목부위에 용접함으로서 파이프를 부착하는데 사용됩니다. 이는 스트레스를 파이프 피팅에서 파이프 자체에 전송함으로서 목부분의 높은 압력을 감소 할 수 있습니다.
저희들의 웰드네크 플랜지는 큰 강도와 강성뿐만 아니라 합리적인 구조를 갖추어 고온, 고압, 교번 굽힘 및 온도 변화를 견딜수 있습니다. 또한, 이러한 웰드네크 플랜지는 신뢰성이 있는 밀봉효과를 생성 할 수 있습니다.
웰드네크 플랜지 압력 등급
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900 및 CLASS 1500
유럽 시리즈: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 및 PN 100
플랜지 페이싱의 종류에 의한 분류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
유럽 시리즈: A종류 (플래트 페이스, B 종류 (레이즈드페이스), C 종류 ((tongue), D 종류 ( groove), E 종류 (male), F 종류 (female), G 종류 (O-링 마개), H 종류 (O- ring groove)
웰드네크 플랜지에 사용가능한 재료
탄소 스틸: A105
합금 스틸: A182 F1-F2-F5-F9-F91-F1-F12-F22
스테인리스 스틸: A182 304-304H-304L-304N-316-316H-316L-316N-316N-321-321H 347-347H
저온 스틸: A350 LF2-LF3-LF8
고성능 스틸: A694 F42-F46-F52-F56-F60-F65-F70
웰드네크 플랜지의 표준
GB/T9112-2000,GB/T9115.1-2000, GB/T9115.2-2000, GB/T9115.3-2000, GB/T9115.4-2000, GB/T9124-2000, GB/T13402-1992
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994, JB/T75-1994, JB/T82.1-1994, JB/T82.2-1994, JB/T82.3-1994, JB/T82.4-1994
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009, ASME B16.47-2006
API605-1988
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007, EN1759-1-2004
DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
