스펙타클 블라인드 플랜지

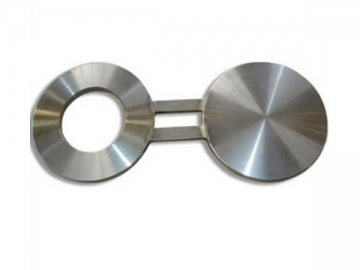

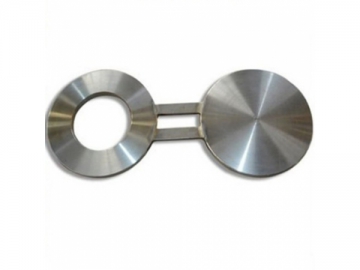

스펙타클 블라인드 플랜지는 그림 8과 같게 생겨서 그림-8 블라인드로 알려지기도 합니다. 이러한 파이프 피팅은 일반적으로 파이프 플랜지 사이에 맞게 절단하는 금속 조각에서 가공되거나 두 개스킷 사이에 끼워져 설치 되기도 합니다. 파이핑 시스텀에서 이 스펙타클 플랜지는 주로 라인 검사 또는 유지 보수가 필요할 때 파이프 라인의 부분을 분리하는데 사용됩니다.

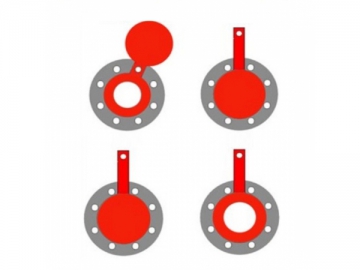

스펙타클 블라인드 플랜지의 한쪽끝은 작동하는 동안 개방하여 파이프를 통해 흐름을 허용하는데 사용되고 다른 한쪽 끝은 검사 또는 유지 보수시 흐름을 차단하는 고체로 사용됩니다. 또한, 스페타클 블라인드는 나사 볼트를 통하여 두개의 플랜지가 밀접하게 연결될 수 있도록 탭 구멍을 제공합니다.
스펙타클 블라인드 플랜지의 크기
1/2"~24"
DN15~DN600
압력
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 and CLASS 2500
플랜지 페이싱의 종류에 의한 분류
유럽 시리즈: 레이즈드페이스 플랜지(RF), 링 조인트 페이스 (RJ)
스펙타클 블라인드 플랜지의 재료
탄소 스틸: A105
합금 스틸: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인리스 스틸: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
저온 스틸: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능 스틸: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
표준
ASME B16.48-2005
API590-1985
