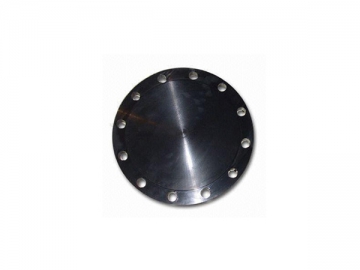

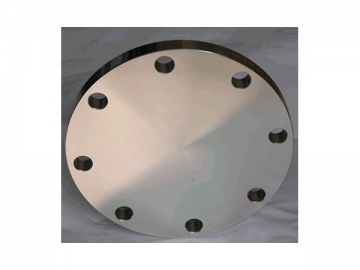

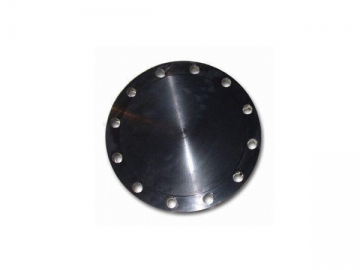

블라인드 플랜지
블라인드 플랜지는 파이핑 시스템에서 아주 중요합니다. 이는 주로 파이프 라인을 차단하거나 정지를 하는데 사용됩니다. 또한 이 스틸 플랜지는 파이프 라인이 수리를 필요로할 때 없어서는 안되는 부분입니다. 이러한 종류의 파이프 플랜지가 없다면 파이프 라인을 보유하거나 수리할때 엄청 곤난할 것입니다.
N-STEEL은 넓은 범위의 규격과 재료를 함유한 다양한 블라인드 플랜지를 공급하고 있습니다. 당신이 어떠한 필요가 있으시면 편하게 저희들에게 연락주시길 바랍니다.
크기
3/8"~ 80"
DN10~DN2000
블라인드 플랜지의 압력
미국 시리즈: ANSI CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 및 CLASS 2500
유럽 시리즈: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 및 PN 100
플랜지 페이싱의 종류에 의한 분류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
유럽 시리즈: A종류 (플래트 페이스, B 종류 (레이즈드페이스), C 종류 ((tongue), D 종류 ( groove), E 종류 (male), F 종류 (female), G 종류 (O-링 마개), H 종류 (O- ring groove)
블라인드 플랜지의 재료
탄소 스틸: A105
합금 스틸: A182 F1-F2-F5-F9-F91-F1-F12-F22
스테인리스 스틸: A182 304-304H-304L-304N-316-316H-316L-316N-316N-321-321H 347-347H
저온 스틸: A350 LF2-LF3-LF8
고성능 스틸: A694 F42-F46-F52-F56-F60-F65-F70
블라인드 플랜지의 표준
GB/T9112-2000, GB/T9123.1-2000, GB/T9123.2-2000, GB/T9123.3-2000, GB/T9123.4-2000, GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994, JB/T75-1994, JB/T86.1-1994, JB/T86.2-1994
HG/T20592-2009, HG/T20614-2009
HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009, ASME B16.47-2006
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007 EN1759-1-2004
DIN2527
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
