LED 모듈은3528 또는5050 SMD LED광원을 사용하고 풀컬러, 단일색상이 있습니다. 빛에너지를 전기에너지로 전환하는 효율이 높고 고광속유지율, 색상이 일치하며 채도가 좋습니다.

또 각종 기하적 사이즈 및 다양한 공간 크기의 장식 조명요구에 대응하고 응답이 빠르며 내진성이 우수합니다. 사용수명이 길고 설치 및 유지보수가 저렴합니다.

설치

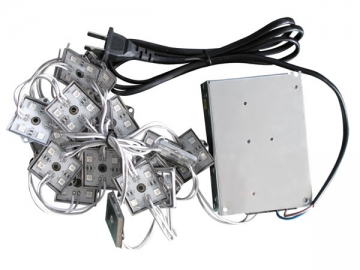

우선LED모듈의 총전력을 계산하고 그에 따른 적합한 LED 스위칭 전원 공급 장치를 선택합니다. 전원 공급장치는 방수처리가 필요하고 그다음 모듈을 고정시키며 마지막으로 전원을 연결합니다.

주의 :
1. 우리의 제품은DC 12V 입력입니다.
2.모듈의 방열에 영향을 하지 않는 경우, 전원을 내장할수 있습니다.
3.플라스틱 문자 또는 박스에LED 모듈을 설치할 경우, 최대한 많은 회로를 형성하고 모듈의 직렬연결수를 적게 합니다. 될수록 40개를 초과하지 않으며 풀컬러 타입은 20개를 초과하지 말아야 합니다. 그렇지 않을 경우, 전압강하의 영향을 받을수 있습니다.

용도

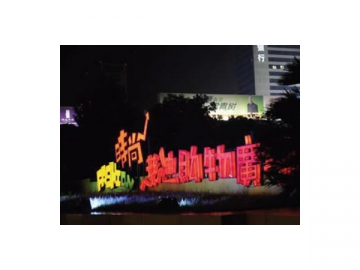

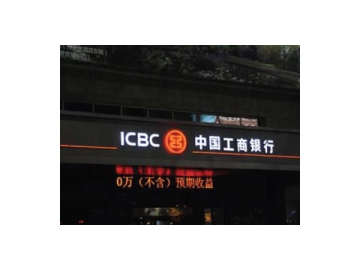

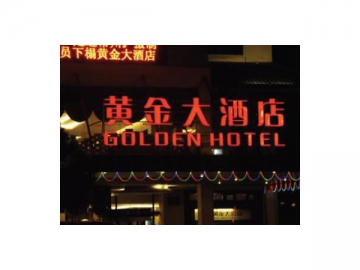

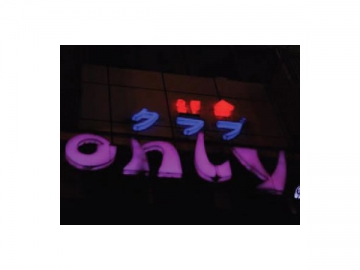

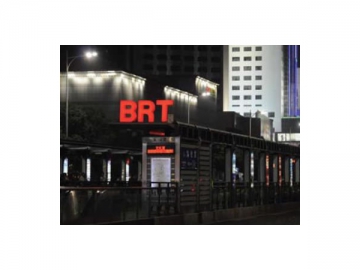

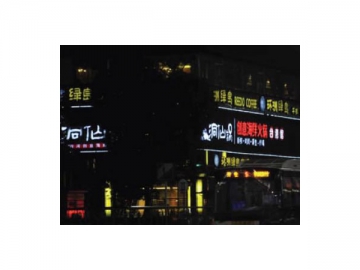

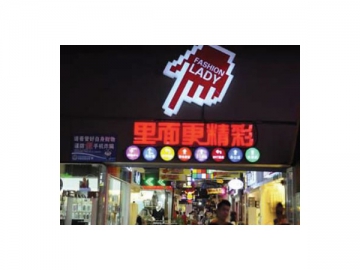

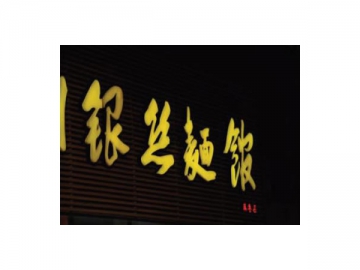

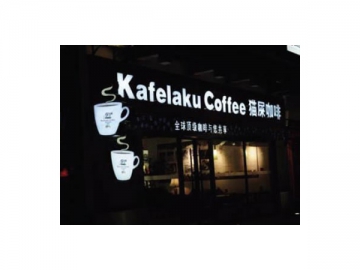

LED모듈은 주로 야간에 광고문자와 로고를 표시하는데 사용됩니다. 주로 건물 꼭대기 또는 벽면에 설치됩니다.

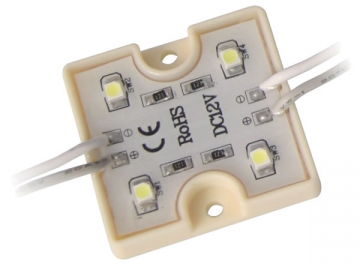

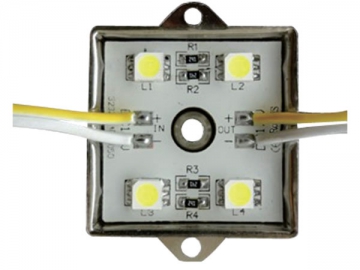

BSD-MZ001 LED 모듈

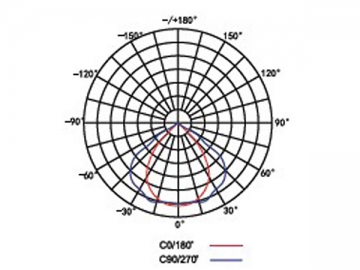

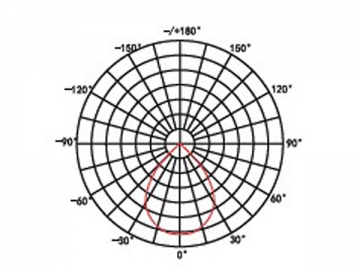

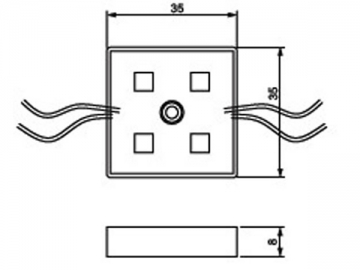

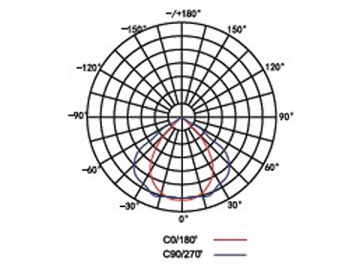

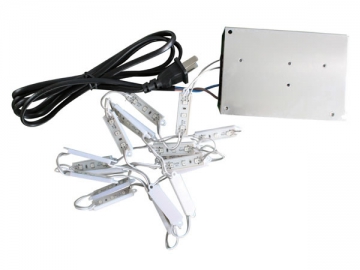

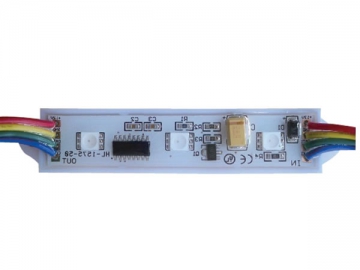

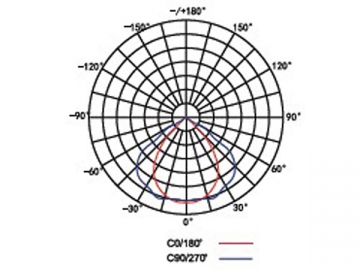

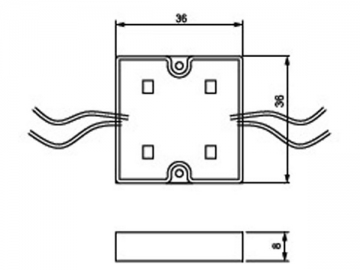

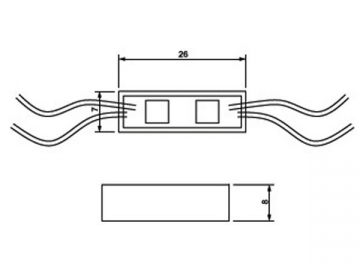

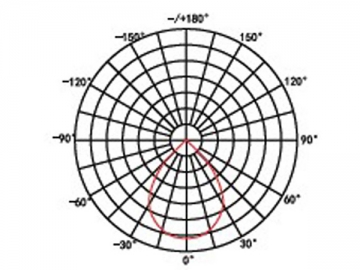

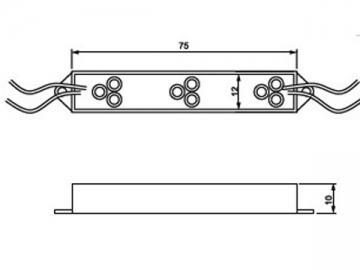

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ001
재질	FR-4
보호등급	IP65
전력 (W)	0.48
입력전압 (V)	12
광원타입	3528 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	4
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R/Y/G/B/W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	500PCS
카톤 사이즈 (mm)	215L×215W×215H

BSD-MZ002 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ002
재질	FR-4
보호등급	IP65
전력 (W)	0.48
입력전압 (V)	12
광원타입	3528 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	4
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	500PCS
카톤 사이즈 (mm)	215L×215W×215H

BSD-MZ003 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ003
재질	FR-4
보호등급	IP65
전력 (W)	0.96
입력전압 (V)	12
광원타입	5050 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	4
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	500PCS
카톤 사이즈 (mm)	215L×215W×215H

BSD-MZ004 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ004
재질	FR-4
보호등급	IP65
전력 (W)	0.48
입력전압 (V)	12
광원타입	3528 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	4
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	RGB
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	500PCS
카톤 사이즈 (mm)	215L×215W×215H

BSD-MZ005 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ005
재질	FR-4
보호등급	IP65
전력 (W)	1
입력전압 (V)	12
광원타입	M5 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	9
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	Full Color
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	1000PCS
카톤 사이즈 (mm)	415L×315W×165H

BSD-MZ006 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ006
재질	FR-4
보호등급	IP65
전력 (W)	1
입력전압 (V)	12
광원타입	5050 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	3
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	1000PCS
카톤 사이즈 (mm)	415L×315W×165H

BSD-MZ007 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ007
재질	FR-4
보호등급	IP65
전력 (W)	0.24
입력전압 (V)	12
광원타입	5050 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	2
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	4000PCS
카톤 사이즈 (mm)	315L×215W×200H

BSD-MZ008 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ008
재질	FR-4
보호등급	IP65
전력 (W)	0.24
입력전압 (V)	12
광원타입	5050 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	3
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	4000PCS
카톤 사이즈 (mm)	420L×315W×220H

BSD-MZ009 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ009
재질	FR-4
보호등급	IP65
전력 (W)	0.24
입력전압 (V)	12
광원타입	3528 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	3
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	2000PCS
카톤 사이즈 (mm)	420L×315W×220H

BSD-MZ010 LED 모듈

제품사진	사용사례	배광곡선	제품사이즈

제품사양

모델명	BSD-MZ010
재질	FR-4
보호등급	IP65
전력 (W)	0.72
입력전압 (V)	12
광원타입	5050 LED
칩사이즈 (mil)	12×12
광원수량 (pcs)	3
발광효율 (lm/W)	90-130
CRI	——
색온도 (K)	R / Y / G / B / W
주위온도 (℃)	-40~45
사용수명 (h)	30000-80000
카톤당 수량	2000PCS
카톤 사이즈 (mm)	420L×315W×220H
