그루브 파이프 이경 티

문의 양식

회사정보: http://lede-fittings.kr/1-4-2-grooved-reducing-tee/index.html

제품 소개

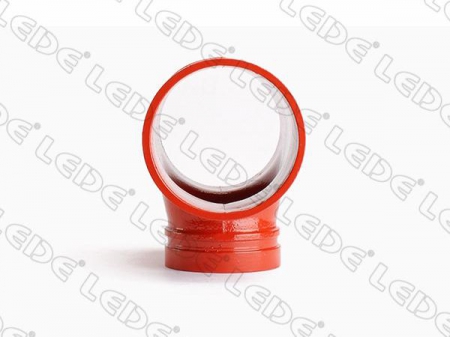

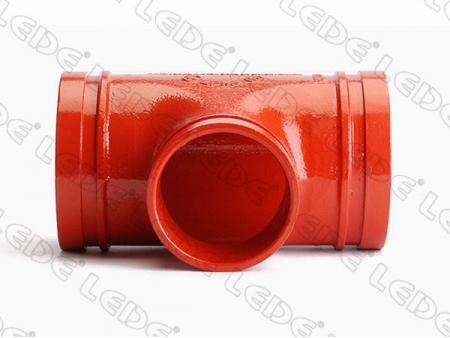

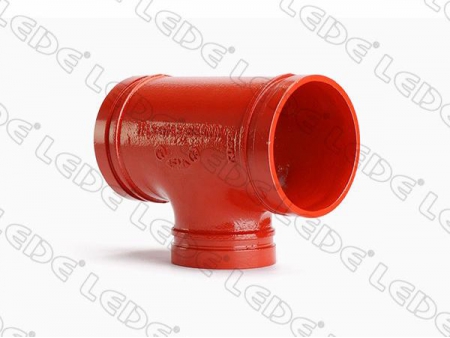

1. 홈이 있는 감소 티는 연성 철로 만들어집니다.
2. 홈이 있는 파이프 티에 무연 주황색 페인트가 코팅되어 있습니다.
3. 이 파이프 티는 ASTM A536 표준을 준수합니다.
4. 각각은 UL 등재 및 FM 승인을 받았습니다.

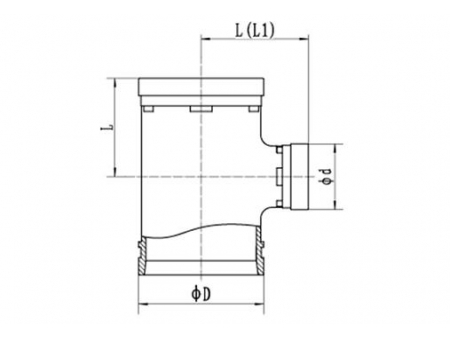

치수 도면

기술 데이터

홈이 있는 리듀싱 티 XGQT03
공칭 크기mm/in	파이프 외경mm/in	치수					압력（psi）
		L(mm)			D	d
		L	L1	L	mm	mm
		SHORT		SHORT( )
50×32	60.3×42.4			70	60	42	300
2×11/4	2.375×1.669
50×40	60.3×48.3			70	60	48
2×11/2	2.375×1.9
65× 32	73×42.4			76	73	42
21/2x11/4	2.875×1.669
65× 40	73×48.3			76	73	48
21/2x11/2	2.875×1.9
65× 50	73×60.3			76	73	60
21/2x2	2.875×2.375
65× 32	76.1× 42.4			76	76	42
21/2x11/4	3× 1.669
65× 40	76.1× 48.3			76	76	48
21/2x11/2	3× 1.9
65× 50	76.1×60.3			76	76	60
21/2x2	3×2.375
80× 32	88.9× 42.4			86	89	42
3x11/4	3.5× 1.669
80× 40	88.9× 48.3			86	89	48
3x11/2	3.5× 1.9
80× 50	88.9×60.3			86	89	60
3× 2	3.5×2.375
80×65	88.9×73			86	89	73
3x21/2	3.5×2.875
80×65	88.9×76.1			86	89	76
3x21/2	3.5×3
100×50	108×60.3	90	98*	102	108	60
4×2	4.25×2.375
100×65	108×73	90	98*	102	108	73
4x21/2	4.25×2.875
100×65	108×76.1	90	98*	102	108	76
4x21/2	4.25×3
100×80	108×88.9	90	98*	102	108	89
4×3	4.25×3.5
100×32	114.3×42.4	90	98*	102	114	42
4x11/4	4.5×1.669
100×40	114.3×48.3	90	98*	102	114	48
4x11/2	4.5×1.9
100×50	114.3×60.3	90	98*	102	114	60
4×2	4.5×2.375
100×65	114.3×73	90	98*	102	114	73
4x21/2	4.5×2.875
100×65	114.3×76.1	90	98*	102	114	76
4x21/2	4.5×3
100×80	114.3×88.9	90	98*	102	114	89
4×3	4.5×3.5
125×65	133×76.1	105		121	133	76
5x21/2	5.25×3
125×80	133×88.9	105		121	133	89
5×3	5.25×3.5
125×100	133×108	105		121	133	108
5×4	5.25×4.25
125×100	133×114.3	105		121	133	114
5×4	5.25×4.5
125×50	139.7×60.3	105		121	140	60
5×2	5.5×2.375
125×65	139.7×76.1	105		121	140	76
5x21/2	5.5×3
125×80	139.7×88.9	105		121	140	89
5×3	5.5×3.5
125×100	139.7×108	105		121	140	108
5×4	5.5×4.25
125×100	139.7×114.3	105		121	140	114
5×4	5.5×4.5
125×125	139.7×133	105		121	140	133
5×5	5.5×5.25
125×50	141.3×60.3	105		121	141	60
5×2	5.563×2.375
125×65	141.3×73	105		121	141	73
5x21/2	5.563×2.875
125×80	141.3×88.9	105		121	141	89
5×3	5.563×3.5
125×100	141.3×114.3	105		121	141	114
5×4	5.563×4.5
150×65	159×76.1	110	120*	130	159	76
6x21/2	6.25×3
150×80	159×88.9	110	120*	130	159	89
6×3	6.25×3.5
150×100	159×108	110	120*	130	159	108
6×4	6.25×4.25
150×100	159×114.3	110	120*	130	159	114
6×4	6.25×4.5
150×125	159×133	110	120*	130	159	133
6×5	6.25×5.25
150×125	159×139.7	110	120*	130	159	140
6×5	6.25×5.5
150×50	165.1×60.3	110	120*	130	165	60
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	130	165	76
6x21/2	6.5×3
150×80	165.1×88.9	110	120*	130	165	89
6×3	6.5×3.5
150×100	165.1×108	110	120*	130	165	108
6×4	6.5×4.25
150×100	165.1×114.3	110	120*	130	165	114
6×4	6.5×4.5
150×125	165.1×133	110	120*	130	165	133
6×5	6.5×5.25
150×125	165.1×139.7	110	120*	130	165	140
6×5	6.5×5.5
150×50	168.3×60.3	110	120*	140	168	60
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	140	168	76
6x21/2	6.625×3
150×80	168.3×88.9	110	120*	140	168	89
6×3	6.625×3.5
150×100	168.3×108	110	120*	140	168	108
6×4	6.625×4.25
150×100	168.3×114.3	110	120*	140	168	114
6×4	6.625×4.5
150×125	168.3×133	110	120*	140	168	133
6×5	6.625×5.25
150×125	168.3×139.7	110	120*	140	168	140
6×5	6.625×5.5
200×65	219.1×76.1	146		174	219	76
8x21/2	8.625×3
200×80	219.1×88.9	146		174	219	89
8×3	8.625×3.5
200×100	219.1×108	146		174	219	108
8×4	8.625×4.25
200×100	219.1×114.3	146		174	219	114
8×4	8.625×4.5
200×125	219.1×133	146		174	219	133
8×5	8.625×5.25
200×125	219.1×139.7	146		174	219	140
8×5	8.625×5.5
200×150	219.1×159	146		174	219	159
8×6	8.625×6.25
200×150	219.1×165.1	146		174	219	165
8×6	8.625×6.5
250×80	273×88.9	190			273	89
10×3	10.75×3.5
250×100	273×108	190			273	108
10×4	10.75×4.25
250×100	273×114.3	190			273	114
10×4	10.75×4.5
250×125	273×133	190			273	133
10×5	10.75×5.25
250×125	273×139.7	190			273	140
10×5	10.75×5.5
250×125	273×141.3	190			273	141
10×5	10.75×5.563
250×150	273×159	190			273	159
10×6	10.75×6.25
250×150	273×165.1	190			273	165
10×6	10.75×6.5
250×150	273×168.3	190			273	168
10×6	10.75×6.625
250×200	273×219.1	190			273	219
10×8	10.75×8.625
300×150	323.9×159	220			325	159
12×6	12.75×6.25
300×150	323.9×165.1	220			325	165
12×6	12.75×6.5
300×150	323.9×168.3	220			325	168
12×6	12.75×6.625
300×200	323.9×219.1	220			325	219
12×8	12.75×8.625
300×250	323.9×273	220			325	273
12×10	12.75×10.75

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며 중국 최고의 그루브 파이프 감소 티 제조 업체 및 공급 업체이며 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 그루브 배관 시스템용 파이프 감소 티 피팅의 다양한 크기가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 감소 티 및 맞춤형 소방 및 고객의 요구에 기반한 물 공급 솔루션을 제공합니다.
