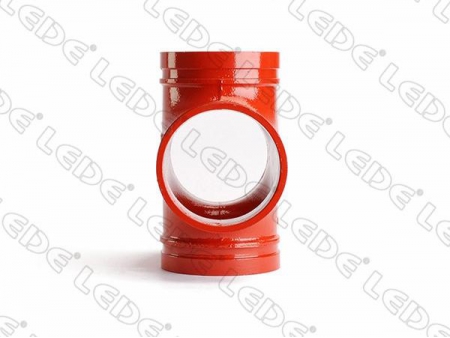

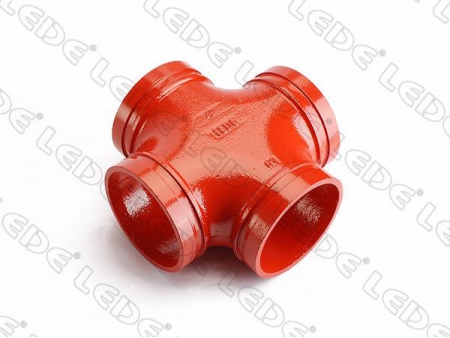

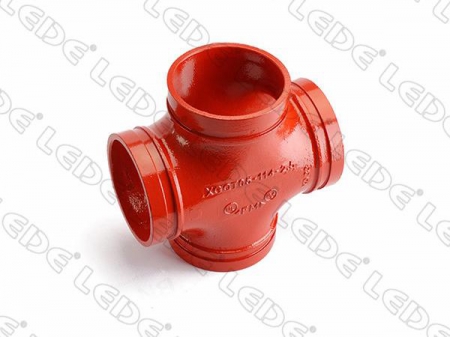

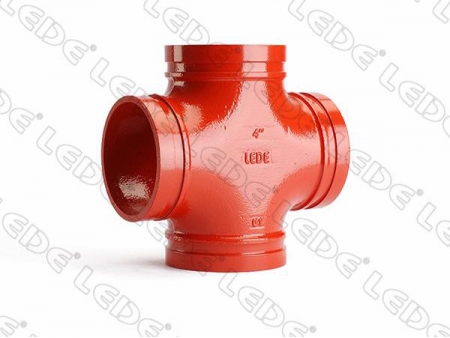

그루브 파이프 크로스

문의 양식

회사정보: http://lede-fittings.kr/1-5-1-grooved-cross/index.html

특징
홈이 있는 십자형(직선) 표준 반경
연성 철 구조.
무연 오렌지 페인트
ASTM A536 표준 준수
UL 등록, FM 승인

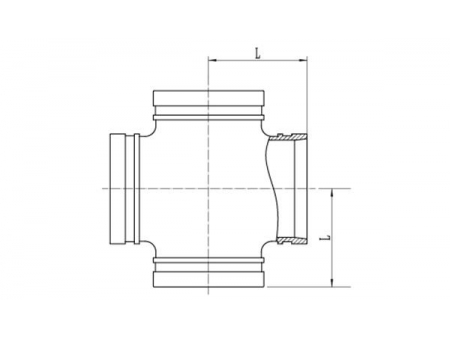

치수 도면

기술 데이터

그루브 크로스 XGQT05
공칭 크기mm/in	파이프 외경mm/in	치수		압력(psi)
		L(mm)
		짧은	표준
50	60.3	70	83	300
2	2.375
65	73	76	95
21 / 2	2.875
65	76.1	76	95
21 / 2	3
80	88.9	86	108
3	3.5
100	108	102	127
4	4.25
100	114.3	102	127
4	4.5
125	133	121	140
5	5.25
125	139.7	121	140
5	5.5
150	159	130	165
6	6.25
150	165.1	130	165
6	6.5
150	168.3	140	165
6	6.625
200	219.1	174	197
8	8.625
250	273	215	229
10	10.75
300	323.9	245	254
12	12.75

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며, 중국 최고의 그루브 파이프 크로스 제조 업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 만들어진 다양한 크기의 그루브 배관 시스템용 파이프 십자형 이음쇠가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 그루브 십자형뿐만 아니라 맞춤형 소방 및 물을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
