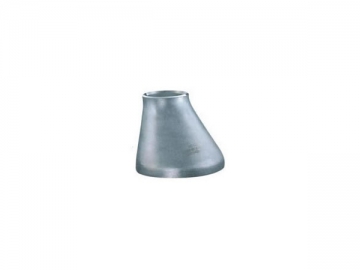

- 편심 레듀샤 (Eccentric Reducer)
- 레듀샤 관이음쇠(Reducer )

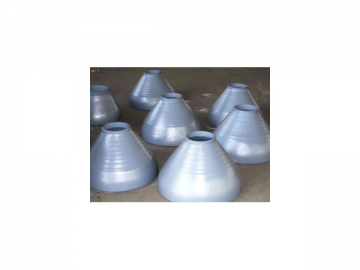

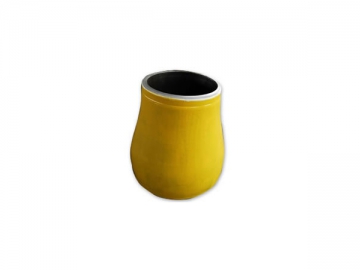

- 동심 레듀샤(Concentric Reducer)
- 동심 레듀샤(Concentric Reducer)
파이프 레듀샤(Reducer)
레듀샤 관이음쇠
레듀샤(Reducer) 는 지름이 서로 다른 관과의 연결에 사용되는 이음 부품으로 동심 레듀샤와 편심 레듀샤로 분류합니다. 동심 레듀샤는 주로 수직관에 사용되며 편심 레듀사는 수평관에 사용됩니다.
레듀샤(Reducer)는 아래와 같은 방면에 사용됩니다.
1.유체의 흐름을 변화시킬때 사용되는 레듀샤(Reducer).
2.펌프의 공동현상을 방지하기 위해 펌프입구에 레듀샤를 사용.
3.유량계및 컨트롤밸브등 측정기의 연결장치로 사용.
| 제조범위 | ||
| 이음매 없는 레듀샤(reducer) | 이음매 있는 레듀샤(reducer) | |
| 바깥 지름 | 1/2"-32" DN15-DN800 | 6"-120" DN150-DN3000 |
| 벽두께 | 4mm～200mm | |
| 제품타입 | 동심 레듀샤, 편심 레듀샤 | |
벽두께
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
최대 벽두께: 200mm
재질
카본강: ASTM/ASME A234 WPB-WPC
합금강: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스텐레스강: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온강: ASTM/ASME A402 WPL 3-WPL 6
고성능강: ASTM/ASME A860 WPHY 42-46-52-60-65-70
표준규격
ASME B16.9-2012, ASME B16.25-2012, ASME B36.10M-2004, ASME B36.19M-2004
MSS SP-75-2008, MSS SP-43-2013
EN 10253-1-1999, EN 10253-2-2007, EN 10253-3-2008, EN 10253-4-2008
DIN 2616-1-1991, DIN 2616-2-1991
CSA Z245.11-13-2013
BS 1640-1-1962, BS 1640-2-1962, BS 1640-3-1968, BS 1640-4-1968, BS 1965-1-1963
GOST 17378-2001
AFNOR NF A 49-289-1990, AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4-2009
ISO 3419-1981, ISO 5251-1981
GB/T 12459-2005, GB/T 13401-2005, GB/T 10752-2005
SH/T 3408-2012
SY/T 0609-2006, SY/T 0518-2002, SY/T 0510-2010
DL/T 695-2014, GD 2000, GD 87-1101
생산 과정
스퀴징(squeezing),프레싱(pressing),단조(forging),기계가공(machining )등 냉간 가공/ 열간 가공.
적용범위
크로스 관 이음쇠의 적용범위는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 관이음의 하나입니다.
우리는 탄소강레듀샤, 스테인리스강 레듀샤, 합금강 레듀샤, 고강도강 레듀샤(라인 파이프 레듀샤), 저온강 레듀샤와 같은 다양한 재료로 만들어진 파이프 레듀샤를 제공 할수 있습니다.그 외에 각종 규격의 엘보, 티, 캡, 크로스, 벤드등 이음 부속품을 제공해드립니다. 우리의 제품은 ISO 9000를 통과하고, Pressure Equipment Directive 97/23/EC (PED 97/23/EC), AD 2000 Merkblatt W0, 및API 인증을 획득하였습니다. 그러므로 이 제품은 사용하기에 안전합니다.
