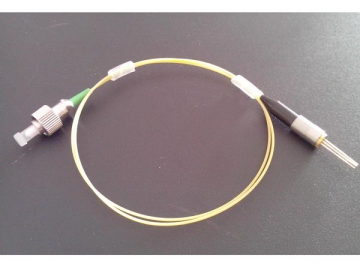

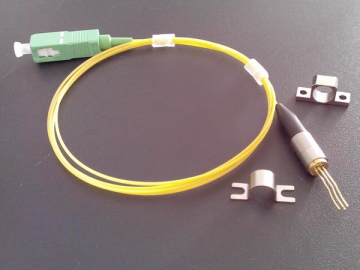

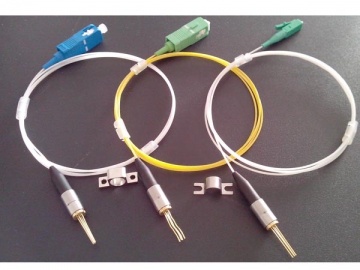

DFB 피그테일드 레이저 다이오드 소자

DFB 피그테일드 레이저 다이오드는 FP(패브리 페로)레이저를 기반으로 광섬유 격자를 사용한 소자로서 단일 종모드 출력을 얻을수 있습니다. 본 시리즈 소자는 출력파워가 크고 빔 확산각이 작으며 스펙트럼 폭이 좁으며 변조속도가 빠른 장점을 갖고 있으므로 원거리 통신에 적합합니다.주로CATV 시스템, GSM/CDMA전송시스템, 및 기타 아날로그 시스템에 적용됩니다.

DFB 피그테일드 레이저 다이오드는 1310nm 또는 1550nm MQW-DFB칩 및 4핀을 구비한 소자입니다. 단일 모드 광섬유 출력을 얻을수 있고 낮은 동작전류, 1MW ~ 10MW사이의 높은 출력파워, 고선형 출력, 저소음을 구현합니다. 또한SC / APC 또는 FC / APC 커넥터를 사용할수 있습니다.

1. 2.5G 1310nm 1MW~4MW DFB피그테일드 레이저모듈
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1

광학적 및 전기적 특성

파라미터	기호	최소	평균	최대	단위	시험조건
정격출력	Po	1	-	4	mW	Ith 20mA
임계치 전류	Ith	5	-	15	mA	CW
순방향 전압 강하	Vop	-	1.1	1.5	V	CW, Ith 20mA
중심파장	λc	1300	1310	1320	nm	-
스펙트럼 폭	Δλ	-	0.3	0.5	nm	Ith 20mA
부모드 억제율	SMSR	30	40	-	dB	-
대역폭 (3dB)	Bw	-	2.5	-	GHz	RI=50Ω
모니터 전류	Im	0.1	0.5	0.9	mA	CW, Ith 20mA
모니터 암전류	Id	-	-	0.1	uA
