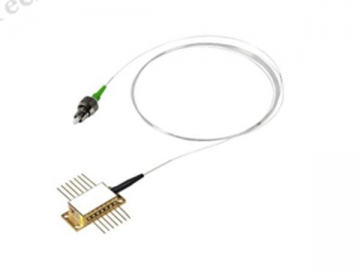

가스 감지용 8-28mw 1653.5nm버터플라이타입 피그테일드 레이저모듈 (협선폭1653nm 버터플라이타입 피그테일드 레이저소자)
가스 감지용 8-28mw 1653.5nm버터플라이타입피그테일드 레이저모듈 (협선폭1653nm 버터플라이타입 피그테일드레이저소자)
가스 감지용 8-28mw1653.5nm버터플라이타입 피크테일드 레이저모듈 (협선폭1653nm 버터플라이 패키지 피크테일드 레이저소자)은 14핀 버터플라이 패키지를 사용하였습니다. 또한 고품질의InGaAsP / InP기판에MQW-DFB레이저칩을 사용하였으며 냉각소자가 내장되어 과열을 방지할수 있습니다. 단일 모드광섬유 출력 및 고속으로 변조하여 최대10MW의 출력을얻을수 있습니다. 본 시리즈 레이저소자는 광섬유 브래그 격자를 이용한 외부공진기 레이저설계로 인해 안정된 파장 출력을 얻고, 스펙트럼 선폭이 아주 좁으며 부모드 억제율(SMSR)을 향상시킬수 있습니다. 일반적으로광학형 가스검출기, 광학 화학 센서, 광학 검사장비, 섬유성능시험장비, OTDR 시스템용 광원등많은 과학연구 분야에서 사용됩니다.
특징
1.버터플라이타입 피크테일드 레이저모듈은 안정된 파장에서 레이저빛을 생성할수 있습니다.
2.본소자는 피크파장이 1653.3nm, 스펙트럼 선폭이100KHz, 최소 출력이8MW, 최소 부모드 억제율(SMSR)이 35dB입니다.
3.본 소자는 열전냉각기 및 서미스터를 갖추고 있습니다.
협선폭1653nm 버터플라이타입 피크테일드 레이저소자
(자세한 내용은여기를 클릭해주세요. ：PDF)
최대 정격 절대값
파라미터 | 기호 | 조건 | 최소 | 최대 | 단위 |
역방향 전압 | VR |
|
| 2 | V |
순방향 전류 | IF |
|
| 120 | mA |
순방향 전압 | VF | IOP |
| 2.5 | V |
케이스 온도 | TC | IOP | 0 | 60 | ℃ |
레이저 온도 | TLASER | IOP | 0 | 70 | ℃ |
열전냉각기 전압 | VTEC |
|
| 3.0 | V |
열전냉각기 전류 | LTEC |
| -40 | 1.8 | A |
보관온도 | TSTG | 편차없음 | 5 | 85 | ℃ |
보관습도 | - |
|
| 85 | %RH |
정전기(ESD) | VESD | 인체모델 |
| 500 | V |
납땜 온도 | STEMP |
|
